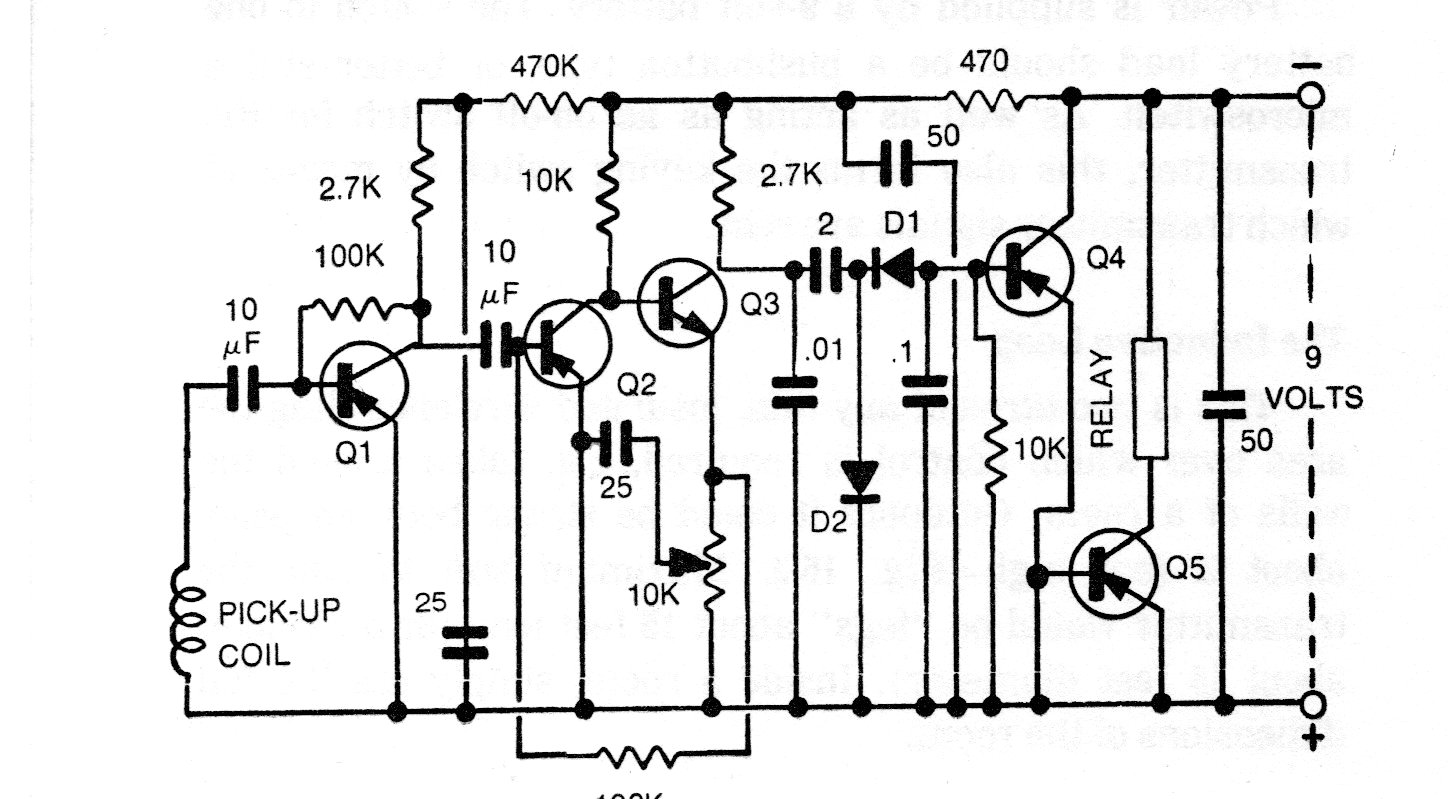

Este é o receptor para o transmissor sugerido em CIR13081. A configuração é antiga e são usados transistores da época. O relé é do tipo sensível para 9 V. Alterações podem ser feitas para o circuito operar com transistores modernos e uma alimentação de 6 ou 12 V, conforme os relés mais comuns atualmente. O resistor com o valor cortado é de 100 k.
| Clique na imagem para ampliar |
