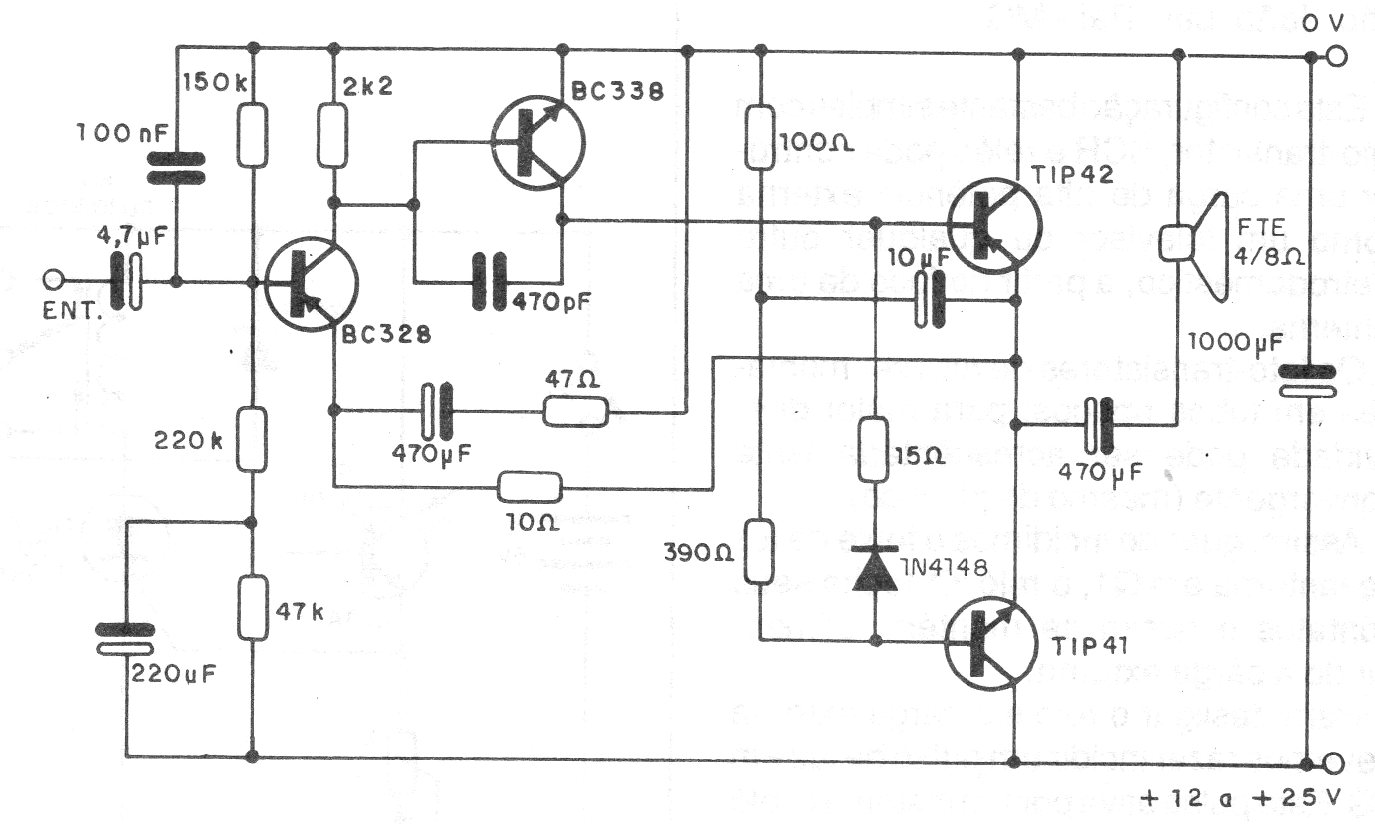

Esta configuração tradicional complementar é de uma documentação de 1990. Os transistores devem ser dotados de dissipador de calor e a fonte deve fornecer pelo menos 1,5 A de corrente. A potência máxima é obtida com a alimentação de 25 V.
| Clique na imagem para ampliar |
