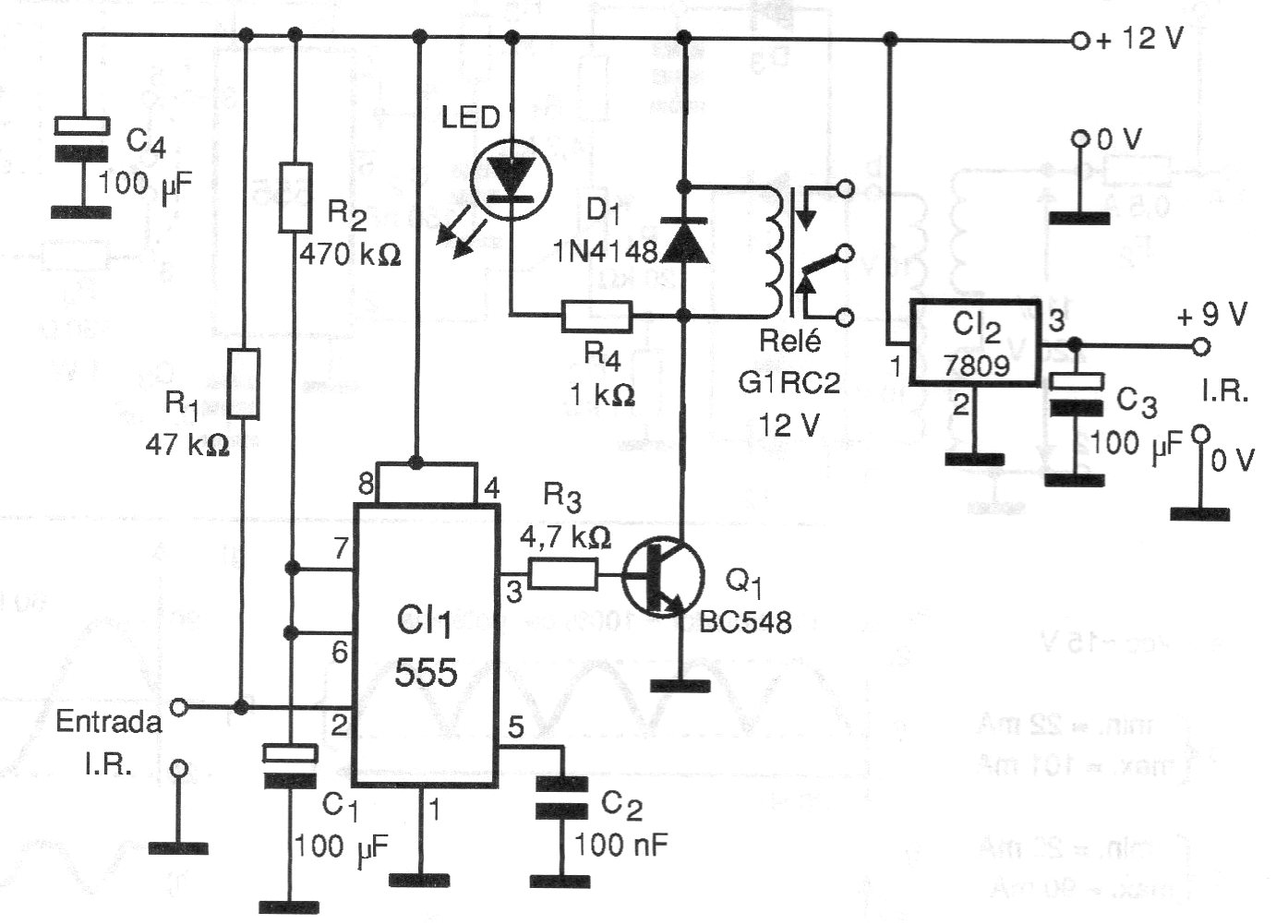

Este circuito se destina ao acoplamento a um sensor IR de passagem acionando uma carga por um tempo determinado por R2 e C2. Estes componentes podem ser alterados numa ampla faixa de valores. O relé é de 12 V se esta for a tensão utilizada na alimentação. O circuito também pode ser alimentado por 6 V com a troca do relé.
| Clique na imagem para ampliar |
