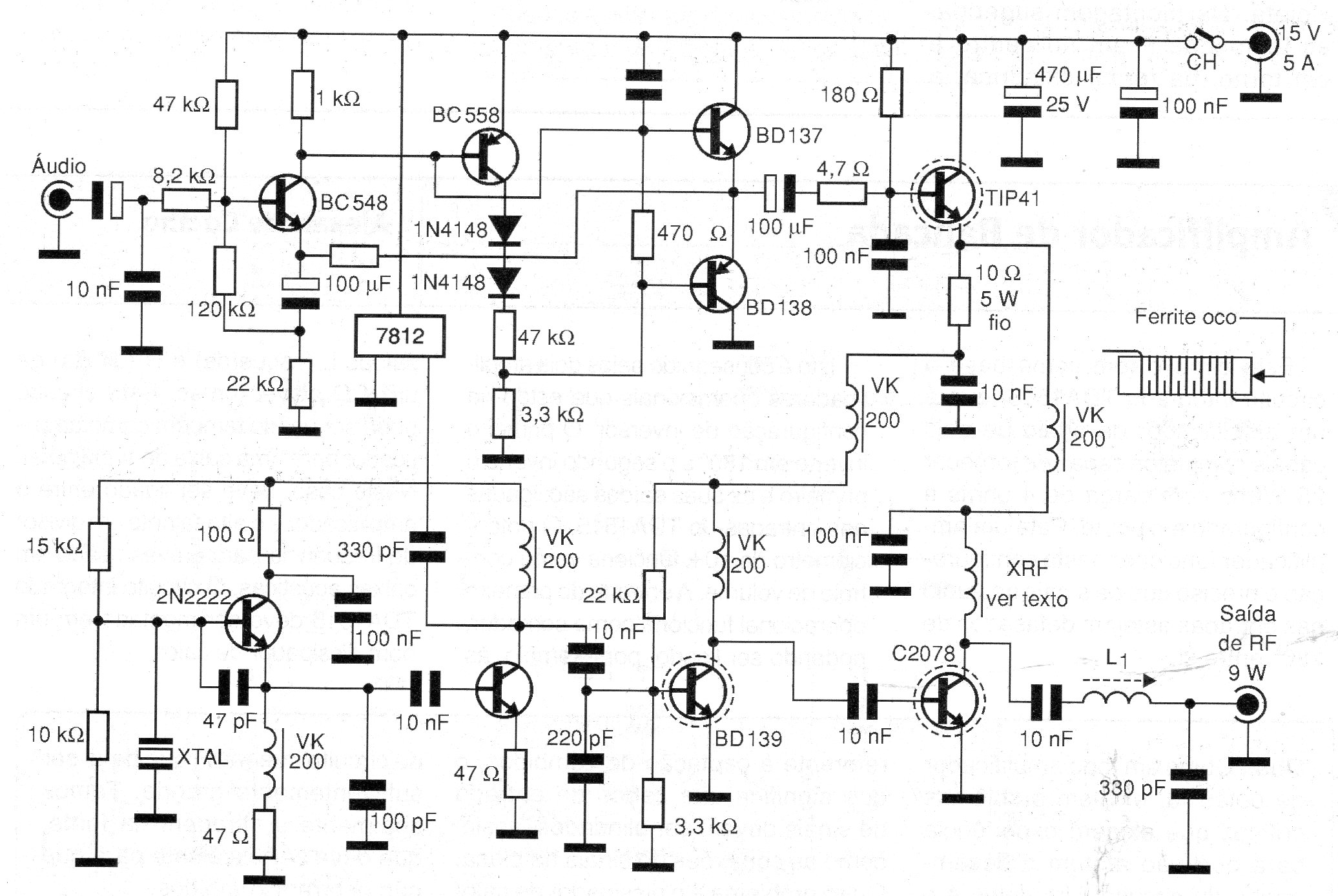

O transmissor descrito destina-se à radioamadores, fornecendo uma potência máxima da ordem de 9 W. O cristal utilizado foi de 15,132 MHz, mas outros na faixa de 11 a 15 MHz podem ser utilizados desde que os devidos ajustes dos circuitos ressonantes sejam feitos. Com boa antena seu alcance é muito grande. XRF consiste em 15 espiras de fio 28 num ferrite tipo anel e as espiras dvem ser enroladas conforme mostra a figura junto ao diagrama. A bobina L1 é formada por 10 espiras de fio de 0,7 mm de diâmetro com núcleo ajustável de ferrite. O diâmetro da bobina é da ordem de 0,8 cm. A modulação é feita com um amplificador de áudio que usa transistores complementares BD137 e BD138 que devem ser dotados de radiadores de calor. O circuito deve ser alimentado por fonte de 15 V com pelo menos 5 A com excelente filtragem para que não apareçam roncos na transmissão, e cuidados normais com este tipo de montagem devem ser tomados. Uma antena externa do tipo apropriado para este tipo de transmissor deve ser utilizada para que os resultados esperados sejam obtidos. Os horários de transmissão também devem ser escolhidos para se obter os maiores alcances.
