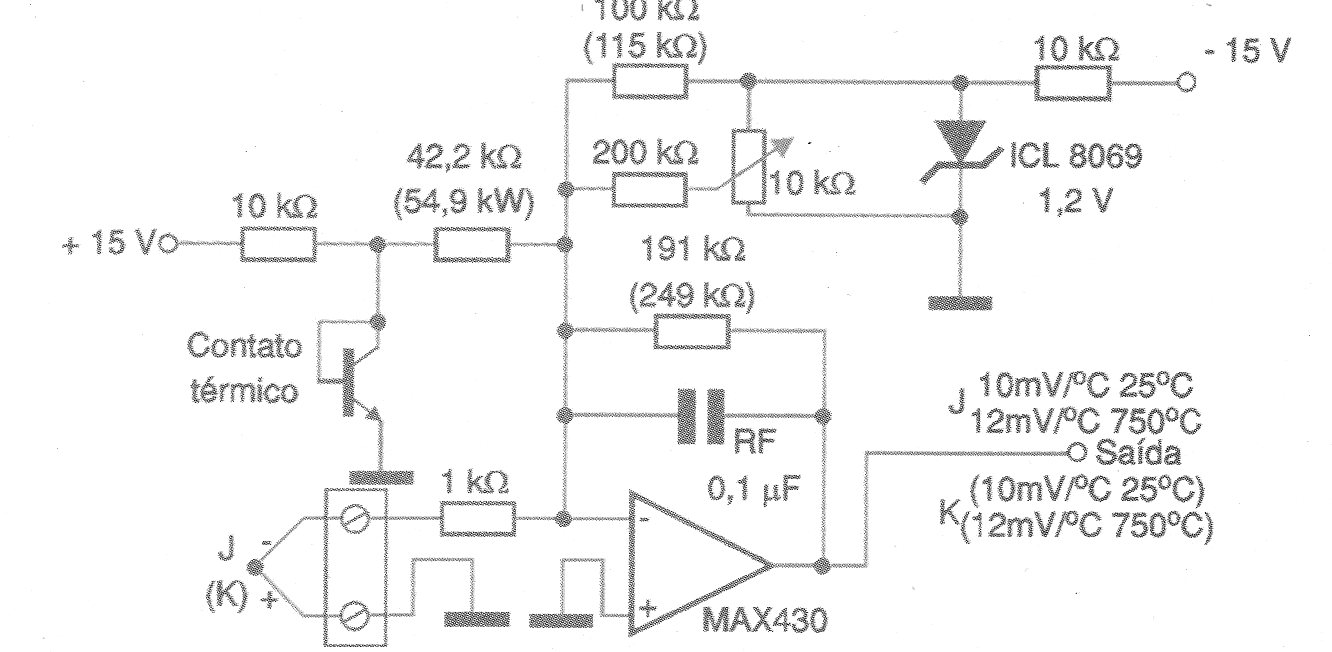

O circuito mostrado na figura 1 é sugerido pela Maxim num application note. O amplificador operacional usado é o MAX430 que, nesta configuração, opera com um ganho de 191 vezes de modo converter uma saída de 52 uV/oC do termopar em um sinal de 10 mV/oC. O coeficiente de temperatura de –2,2 mV/oC do transistor 2N3904 é adicionado a junção somadora do circuito com um ganho de 42,2 vezes de modo a proporcionar uma compensação para a junção fria.
Temos ainda a presença do ICL8069, cuja finalidade é remover o offset causado pela tensão de condução inicial de 600 mV da junção do transistor 2N3904.
O trimpot de 10 k ohms deve ser ajustado de modo a se obter uma leitura apropriado com o transistor usado (2N3904) e um bloco isotérmico de conexão no centro da faixa de operação do circuito. Os valores entre parênteses são para o caso de ser usado um par termoelétrico do tipo K.
