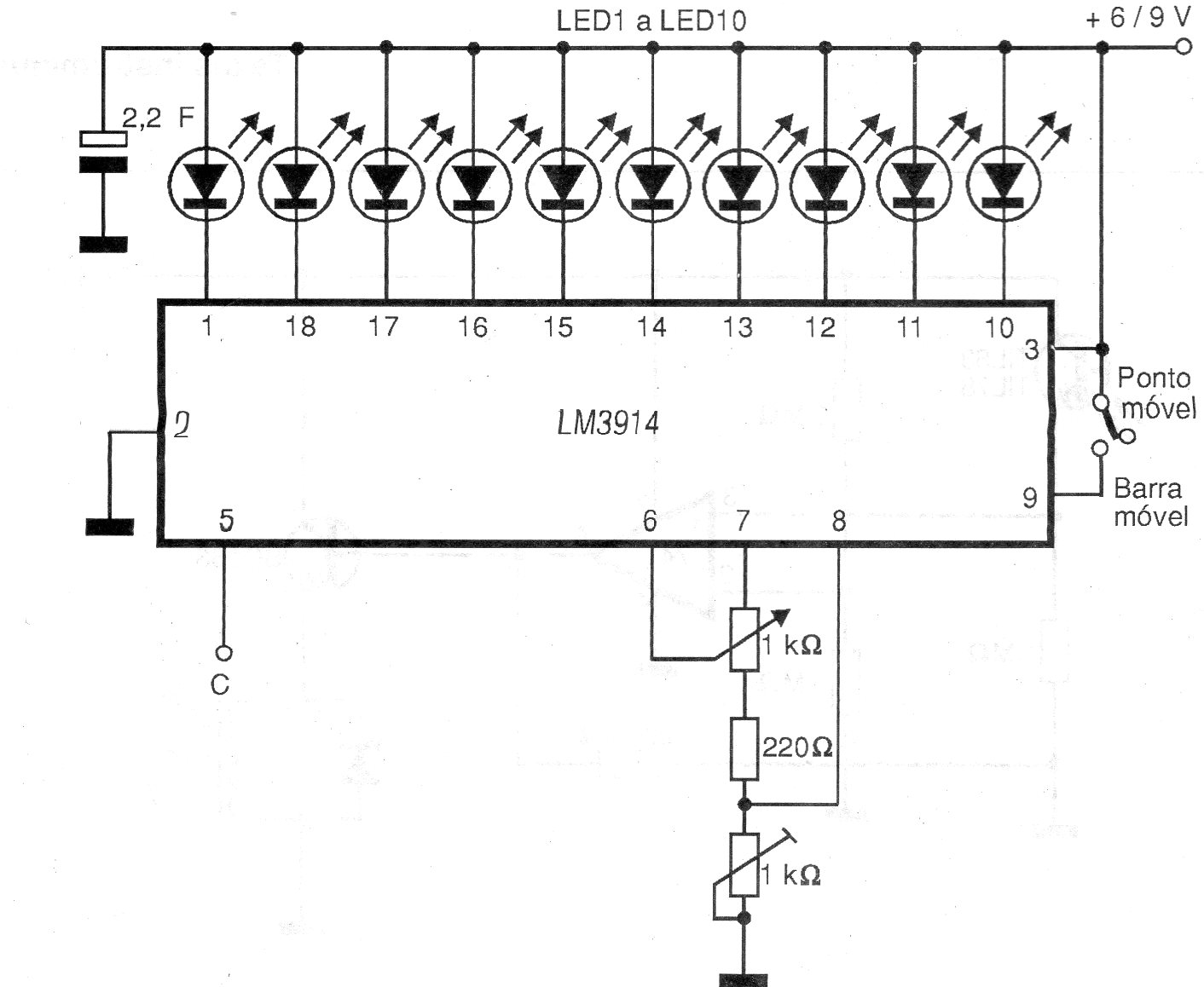

Neste circuito mostramos como configurar o LM3914 como bargraph ou ponto móvel, alimentando 10 LEDs. O circuito tem dois ajustes para as tensões de entrada e pode ser alimentado por tensões de 6 a 9 V. Diversos artigos neste site se baseiam nesta aplicação.
| Clique na imagem para ampliar |
