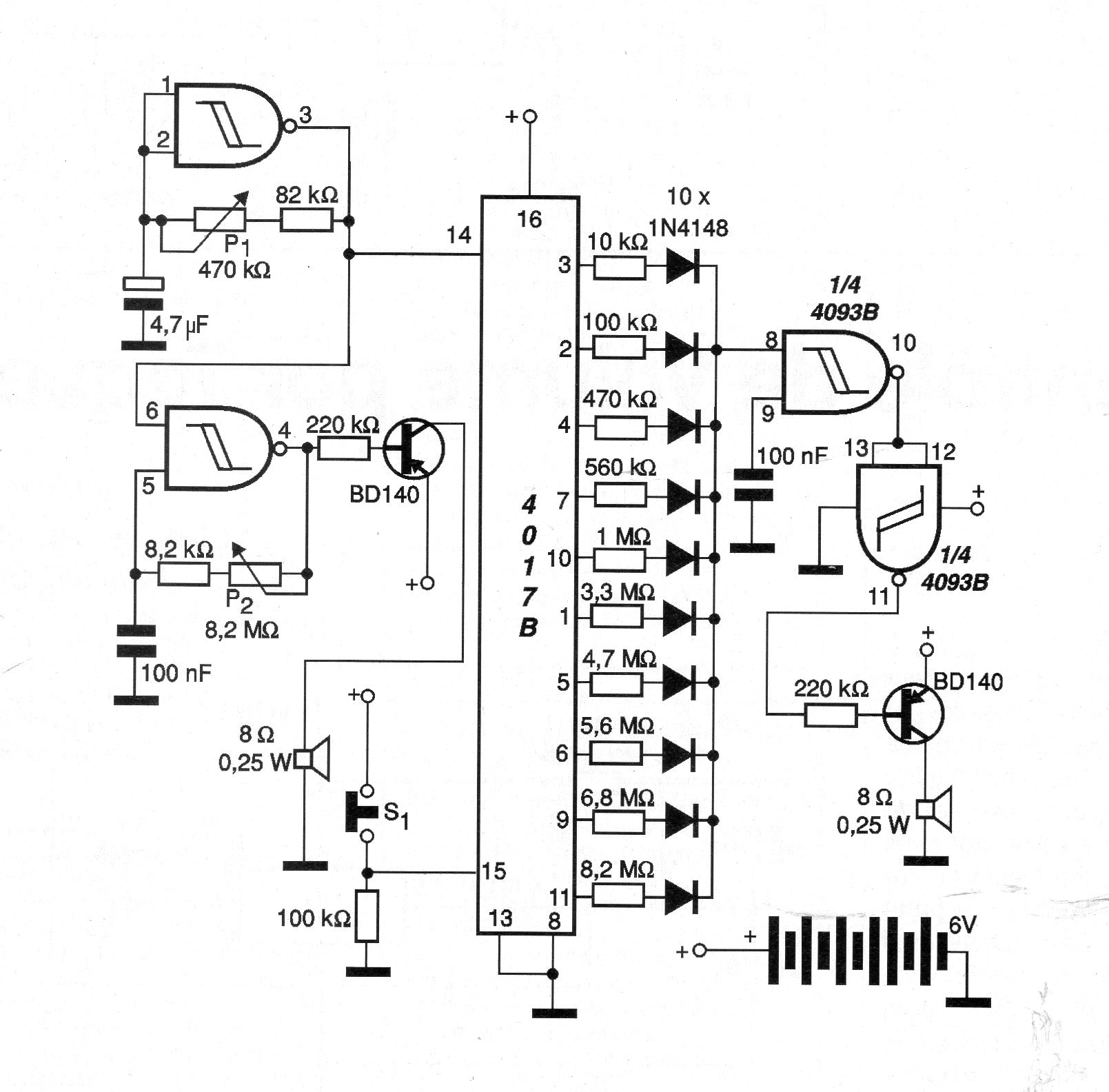

Encontramos este circuito numa documentação de 2002. A frequência de cada nota é determinada pelos resistores nas saídas do 4017. O circuito pode ser alimentado por tensões de 5 a 12 V e os transistores de potência devem ser dotados de dissipadores de calor. A velocidade do efeito é ajustada nos trimpots.
