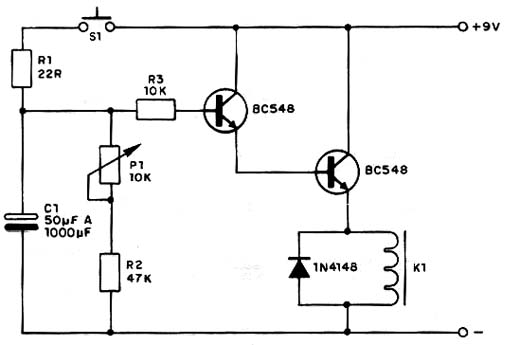

Pressiona-se S1 por alguns segundos para que C1 carregue e o relé feche os contatos. Quando S1 é solto, o relé permanecerá fechado por um intervalo de tempo que depende do ajuste de P1 e do valor de C1. R3 e P1 podem ser aumentados para que sejam obtidos intervalos de tempos maiores. Este temporizador fornece temporizações de 10 segundos a mais de 2 minutos, dependendo dos componentes. O relé deve ter tensão de acordo com a alimentação, que pode ficar entre 6 e 12 V.
Temporizador Simples
