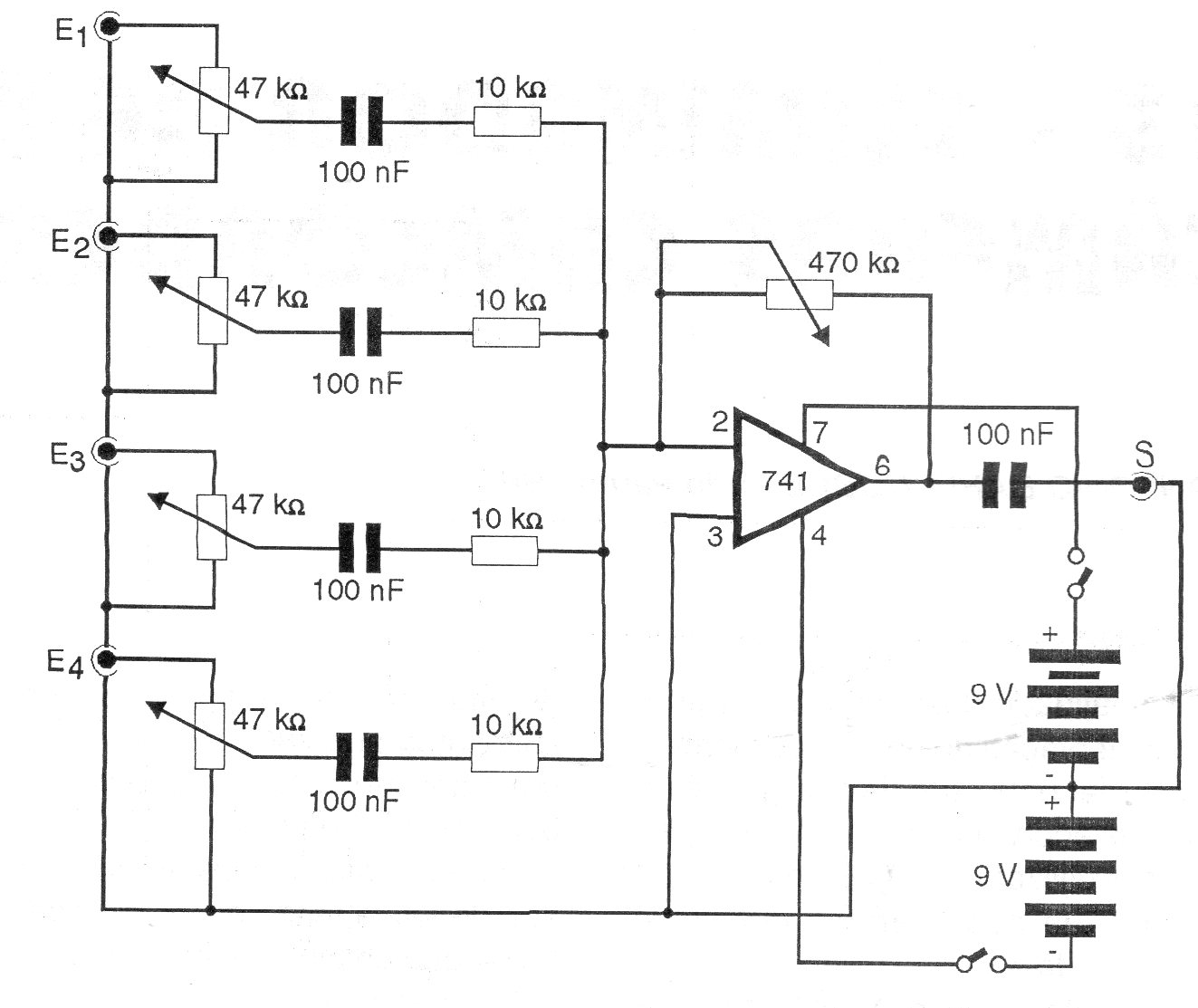

Este circuito é uma versão tradicional de mixer com o operacional 741 e que aparece diversas vezes neste site. O circuito deve ser alimentado por fonte simétrica de 6 a 12 V e os cabos de entrada e saída de sinais devem ser blindados.
| Clique na imagem para ampliar |
