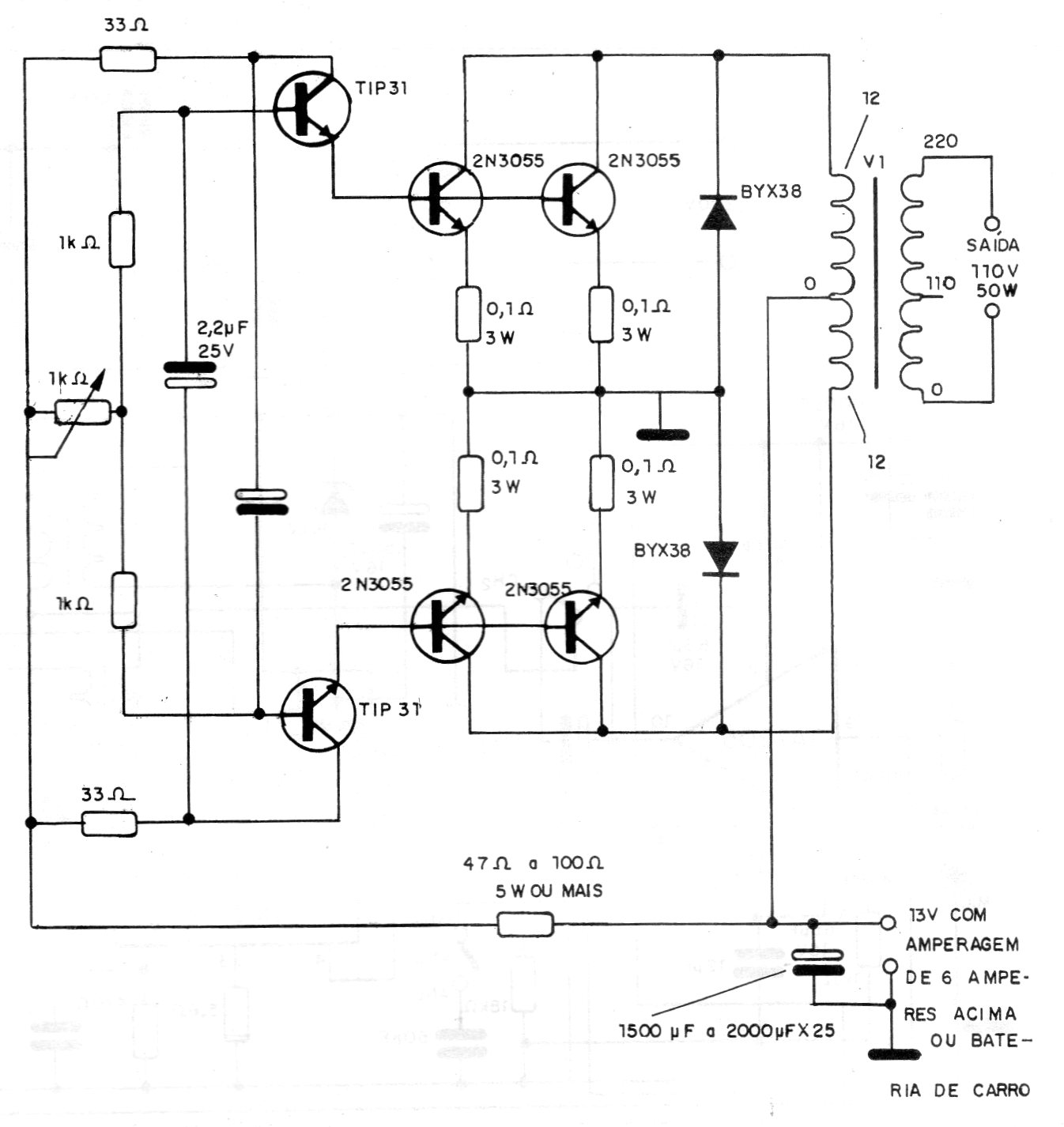

Este inversor foi encontrado numa publicação de 1995. A potência de saída também depende do transformador que tem secundário de 8 A. Os transistores de potência devem ser dotados de excelentes dissipadores de calor. O ponto de funcionamento é ajustado no trimpot. O sinal de saída é alternado, mas não senoidal e nem de 60 Hz.
| Clique na imagem para ampliar |
