O circuito integrado CA3130 consiste num amplificador operacional com FET na entrada. Este componente tem diversos equivalentes que podem ser utilizados neste circuito. O ganho e portanto a faixa de luz que pode ser medida são ajustado num potenciômetro de 220 k. O valor máximo deste componente é 4M7. O instrumento indicador é um miliamperímetro analógico de 1 mA de fundo de escala. A alimentação pode ser feita por bateria única de 9 V, já que o consumo da unidade é bastante baixo.

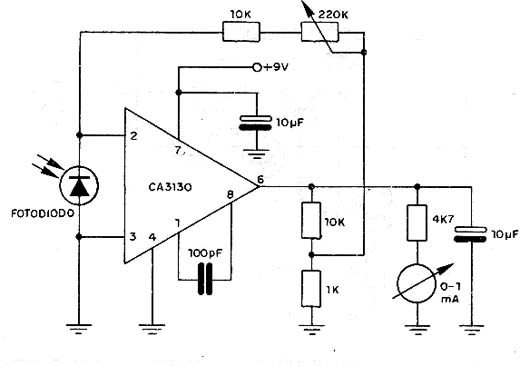

Fotômetro com o CA3130
