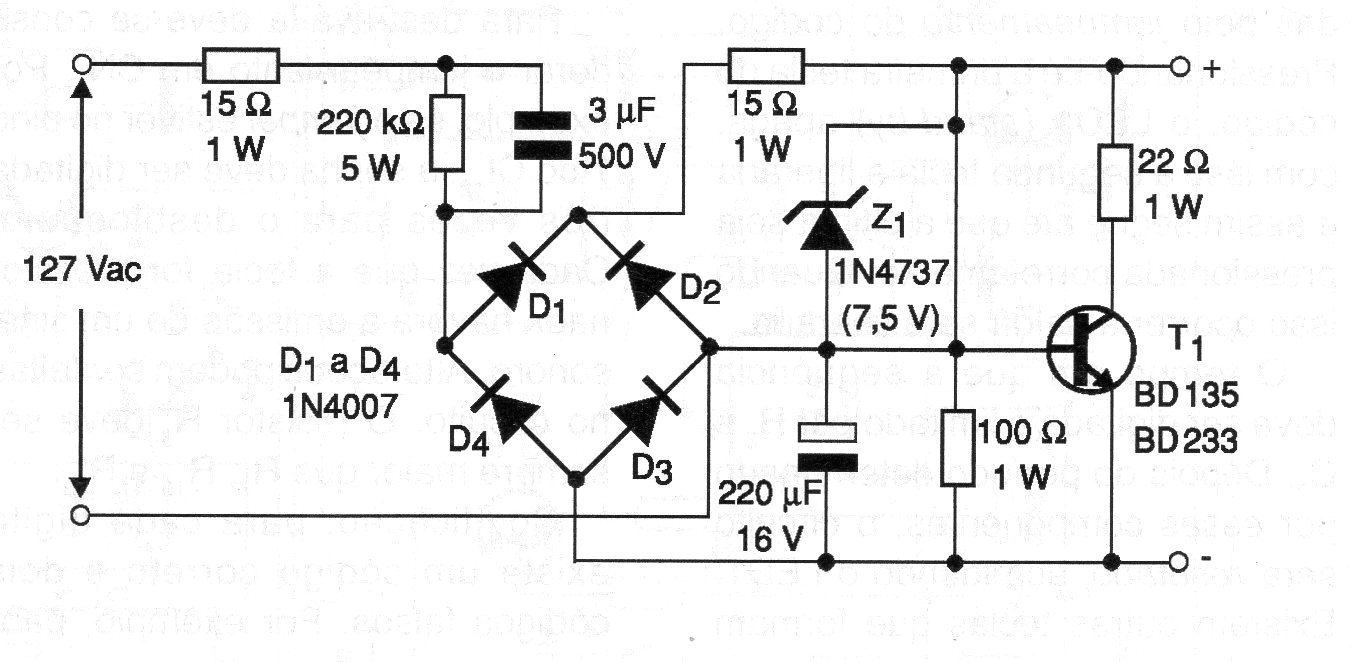

Esta é mais uma das muitas versões de carregadores de baterias de Nicad que temos no site e nesta seção. O circuito se caracteriza por usar uma fonte sem transformador exigindo, pois cuidado no manuseio para que não ocorram choques. O capacitor de 3 uF não é crítico podendo ser usados tipos de 2,7 a 4,7 uF com tensão de isolamento de pelo menos 400 V. Para a rede de 220 V use um capacitor de poliéster de 1,5 uF a 2,2 uF com 600 V ou mais de tensão de isolamento.
| Clique na imagem para ampliar |
