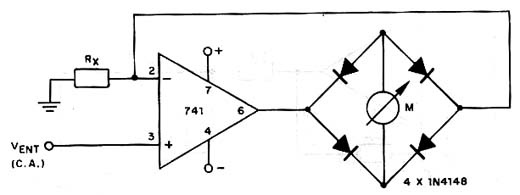

Neste circuito temos um voltímetro básico utilizando um amplificador operacional. A corrente no instrumento é dada pela relação Vent/Rx. A fonte de alimentação deve ser simétrica entre 5 e 12 V e os diodos admitem equivalentes. O amplificador operacional também pode ser substituído por equivalentes.
Voltímetro Básico
