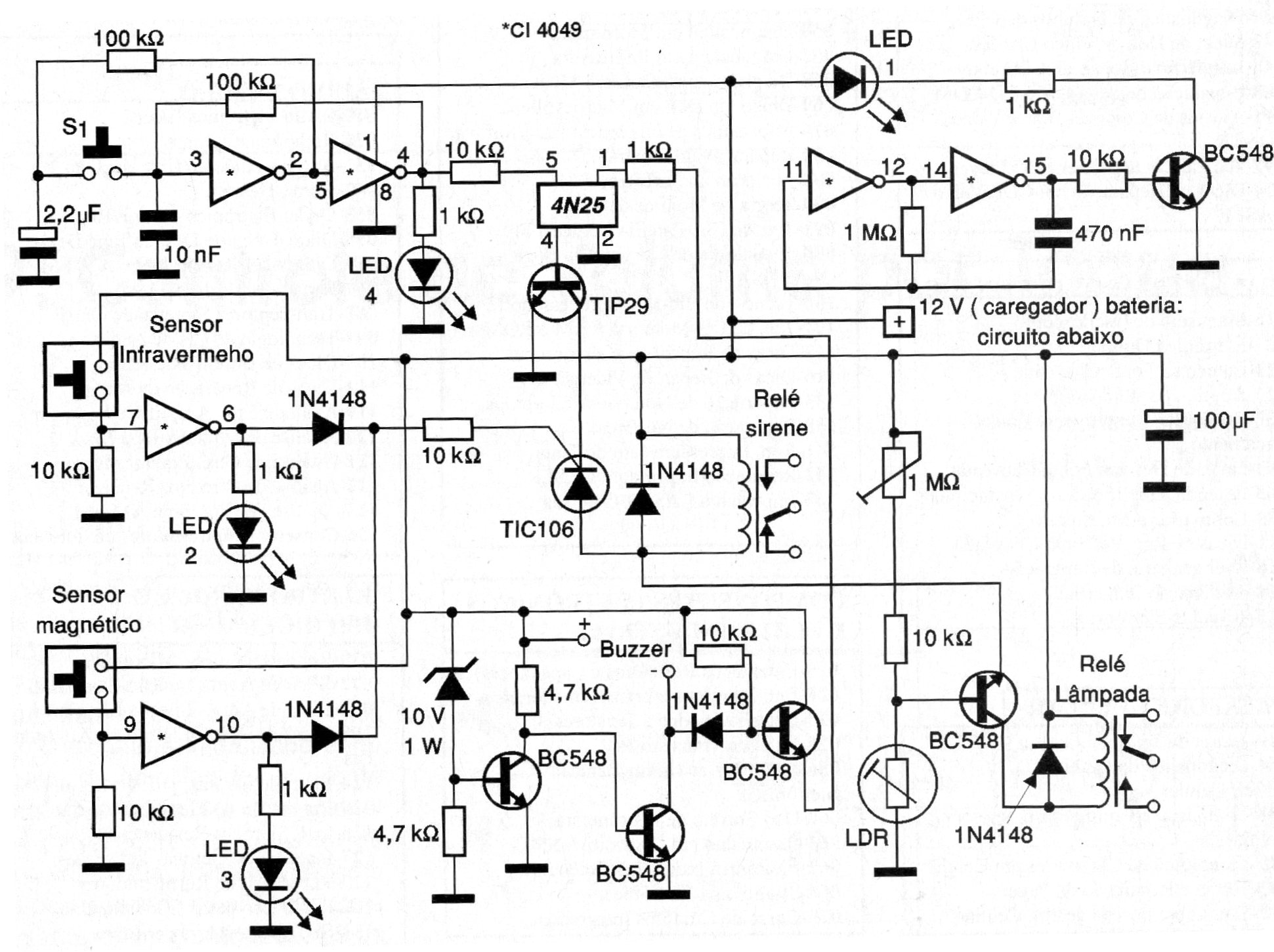

Este alarme, encontrado numa documentação de 2002 usa diversos sensores e tem uma alimentação de 12 V, não incluída no diagrama. O circuito usa dois eles sensíveis de 12 V que acionam lâmpadas e sirenes. O SCR não precisa ser dotado de dissipador de calor.
| Clique na imagem para ampliar |
