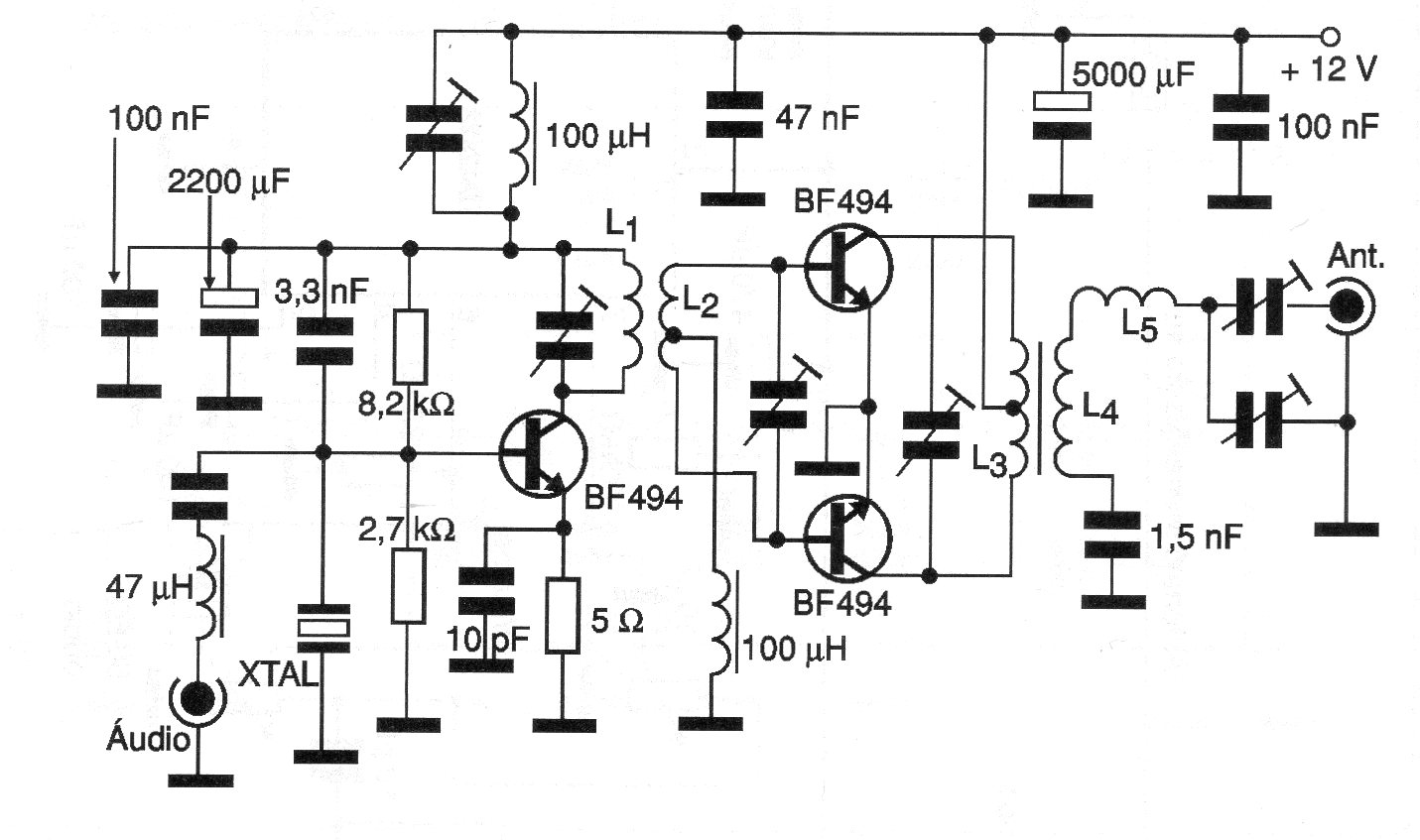

Este transmissor tem uma boa potência de saída graças à etapa de amplificação com dois transistores. O circuito é de uma documentação de 2008. L1 tem 5 espiras de fio 18 a 22 em forma de 1 cm de diâmetro. L2 tem 6 espiras do mesmo fio enlaçada em L1 e tomada central. L3 tem 12 espiras com tomada central e L4 tem 6 espiras. .
