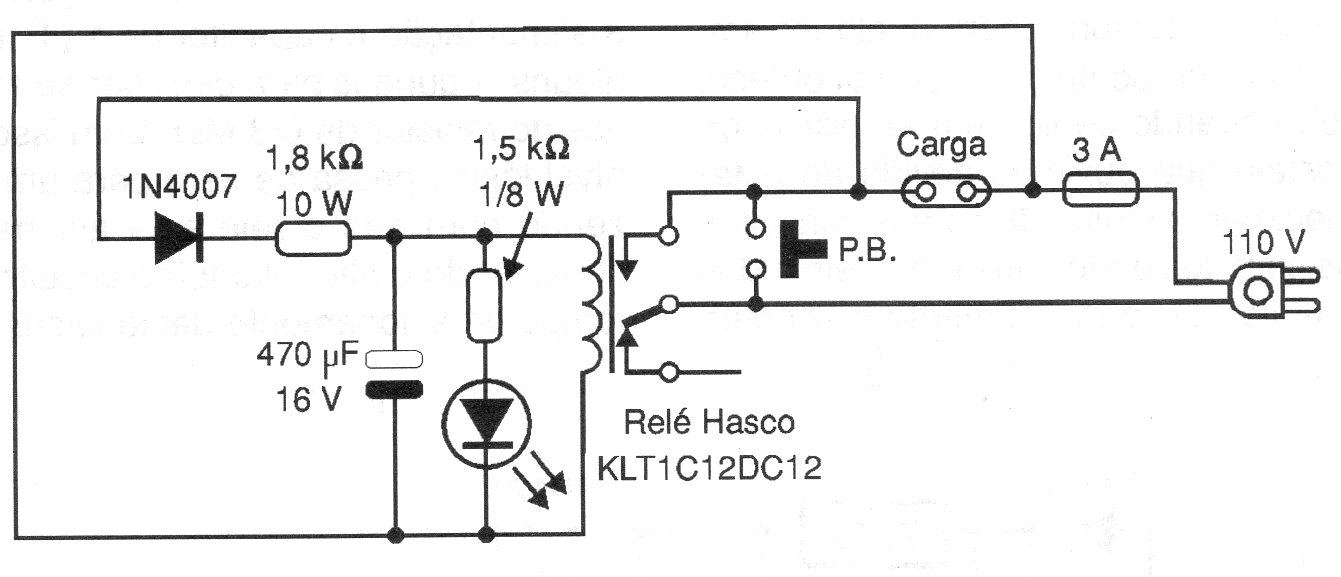

Este circuito, de uma documentação de 1999, evita que o aparelho alimentado receba energia quando ela volta depois de um corte, o que pode causar problemas se o aparelho for sensível a transientes. O circuito usa um relé comum que deve ter contatos de acordo com a corrente drenada pelo aparelho protegido. O rearme se faz pressionando PB por um instante.




| Clique na imagem para ampliar |
