96)

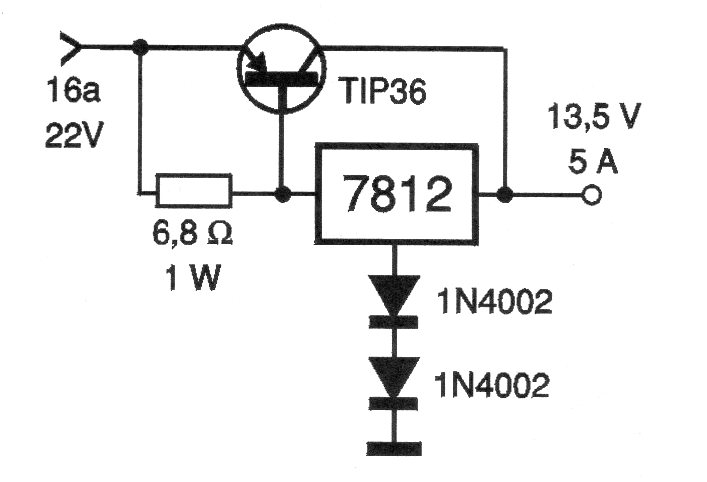

Na figura temos o modo de se obter uma tensão de 13,5 V com corrente até 5 A utilizando um regulador integrado 7812. Tanto o regulador como o transistor de potência devem ser dotados de bons radiadores de calor. Com a troca do integrado e alteração dos diodos podem ser obtidas outras tensões.
| Clique na imagem para ampliar |
