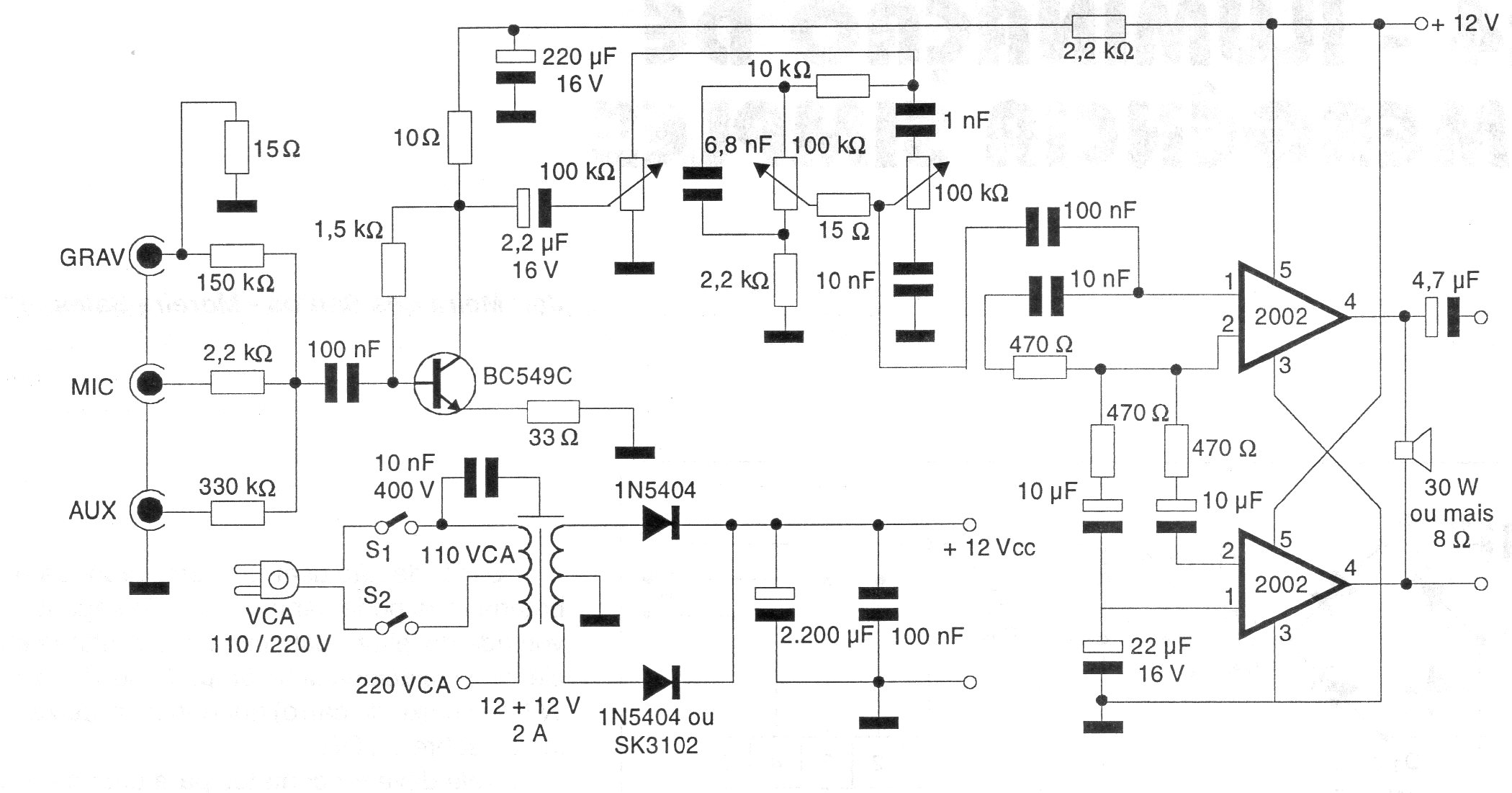

Este circuito é de uma documentação de 1998. O circuito usa o TDA2002 numa configuração em ponte e contém um excelente controle de tom com transistor pré-amplificador. O circuito inclui a fonte de alimentação e o integrado TDA2002 deve ser dotado de bom dissipador de calor. O circuito contém três entradas com características diferentes.
| Clique na imagem para ampliar |
