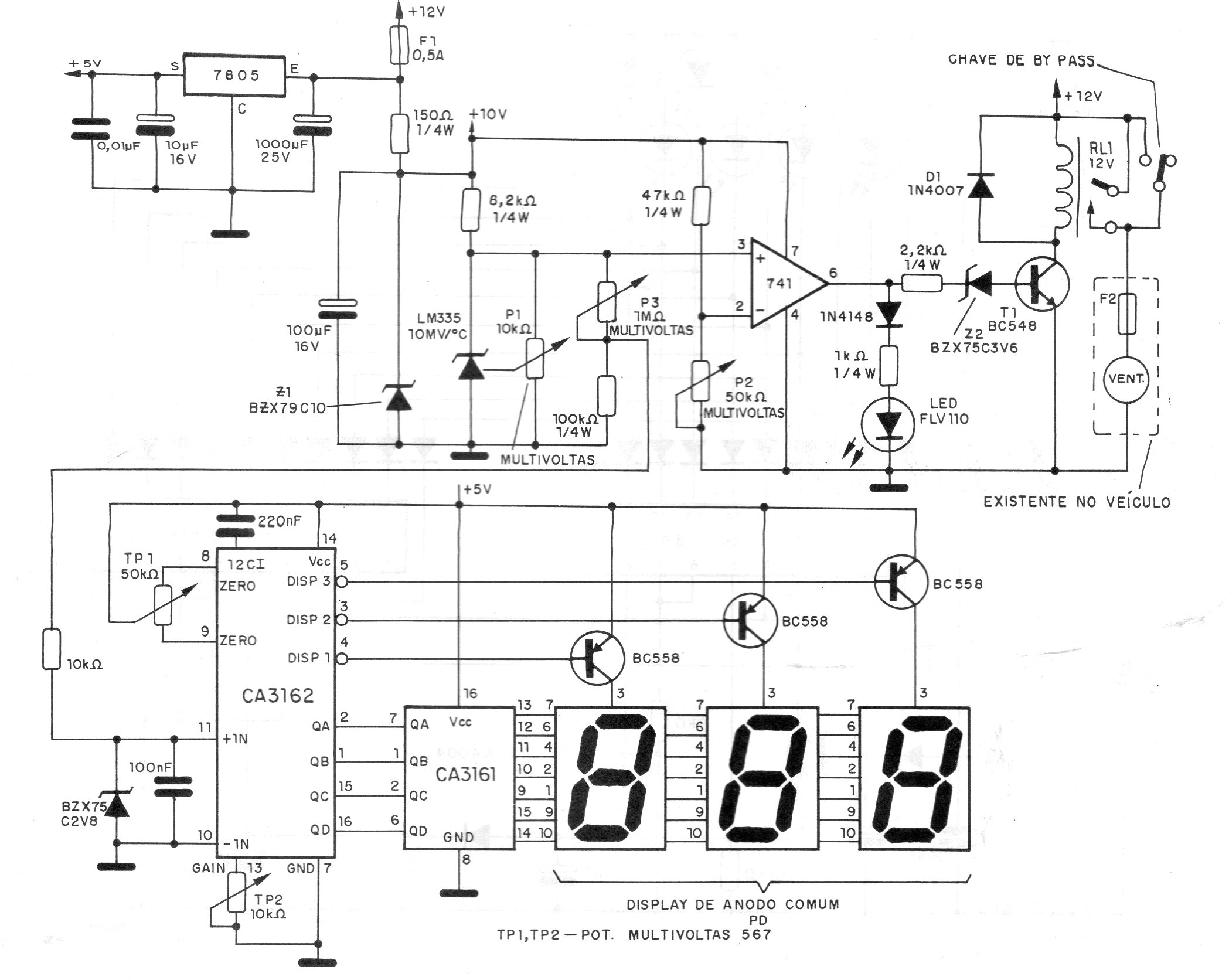

Originalmente este circuito foi projetado para monitorar a temperatura de um veiculo. Os circuitos integrados de acionamento do displays não são muito comuns atualmente. Os ajustes do circuito que correspondem à escala e temperatura são feitos através de trimpots. O circuito é alimentado por uma tensão de 12 V havendo um regulador de 5 V.
| Clique na imagem para ampliar |
