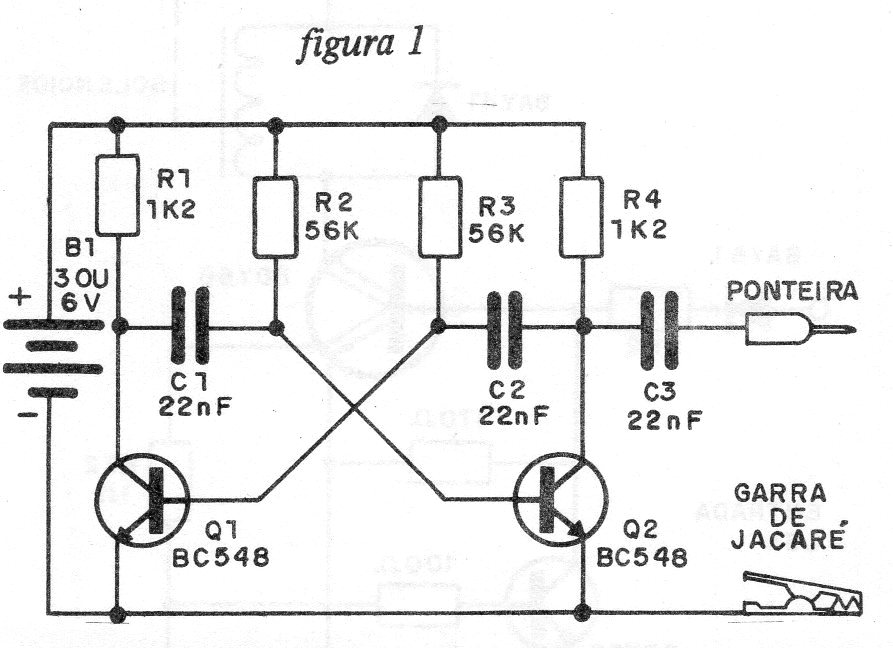

Esta configuração de injetor aparece diversas vezes no site e nesta seção com valores diferentes para os componentes. O circuito funciona com tensões de 3 a 6 V e gera sinais retangulares com harmônicas que se estendem por uma boa gama de frequências.
| Clique na imagem para ampliar |
