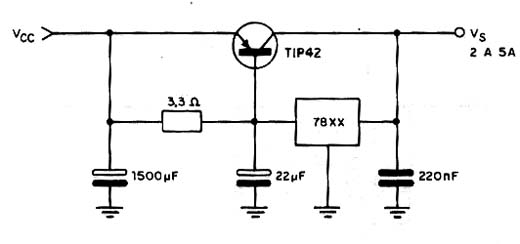

Para obter correntes maiores que 1 A com os integrados reguladores da série 78XX o circuito dado é apropriado. O transistor deve ser dotado de um bom radiador de calor. O circuito integrado deve ser de acordo com a tensão desejada, 7805 para 5 V, 7806 para 6 V ou 7812 para 12 V. Este circuito integrado deve ser dotado de pequeno radiador de calor e a tensão Vcc de entrada deve ser pelo menos 2 V maior do que a tensão de saída.
Fonte Até 4 A com o 78XX
