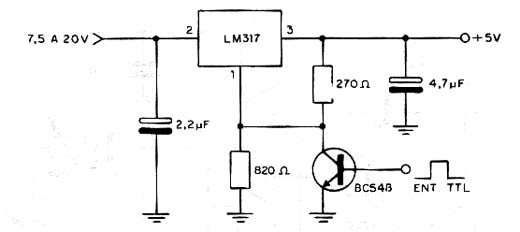

Esta fonte, para correntes até 1,5 A, é controlada por um sinal TTL. Com o sinal no nível alto, a tensão de saída é cortada, caindo para 1,2 V, que é o mínimo deste tipo de regulador. Para obter uma saída de 0 V no corte, o resistor de 820 ? deve ser ligado a uma fonte de tensão negativa de 1,2 V, assim como o emissor do transistor. Pode ser usado o LM350, para correntes até 3 A. Nos dois casos, o circuito integrado deve ser dotado de um dissipador de calor apropriado. Veja este circuito simulado na seção de circuitos simulados.
Fonte Controlada Por Sinal TTL
