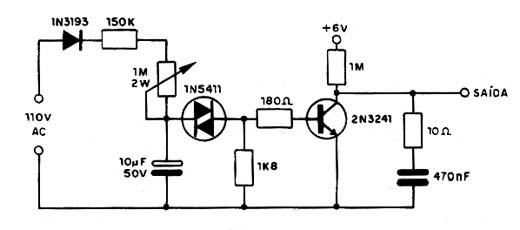

Este circuito gera um sinal em forma de rampa cujas características são determinadas pelo Diac. Este componente admite equivalente assim como o transistor. Observe a necessidade de uma fonte adicional para polarizar o transistor. O ajuste da rampa é feito no potenciômetro de 1 M e eventuais alterações de outros componentes podem ser feitas para se obter o sinal com as características desejadas.
![Gerador de Rampa Gerador de Rampa](/images/stories/banco/cir0176_01.jpg)
Gerador de Rampa
