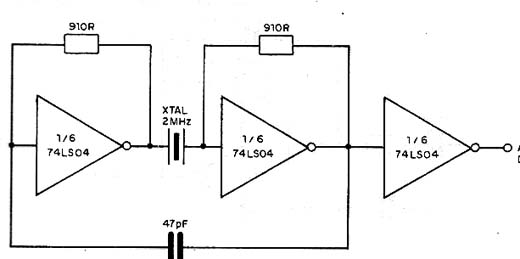

Este circuito serve de clock para microcontroladores, como o Z80, onde a frequência é determinada pelo cristal. Este cristal pode ser alterado conforme a aplicação. Veja na seção de datasheets ou no Curso de Eletrônica Digital detalhes sobre a pinagem do 74LS04, inclusive os pinos de alimentação. O capacitor de 47 pF deve ser alterado se a frequência do cristal for modificada.
![Oscilador a Cristal de 2 MHz Oscilador a Cristal de 2 MHz](/images/stories/banco/cir0226_01.jpg)
Oscilador a Cristal de 2 MHz
