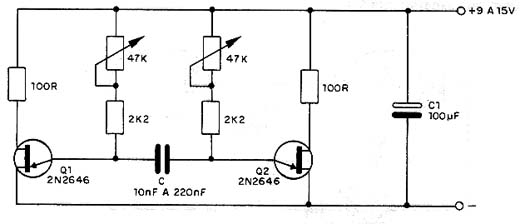

Este circuito tem uma finalidade muito mais didática do que prática, pois os transistores unijunção já não são mais utilizados nos projetos atuais e até mesmo não são fáceis de obter. O circuito gera um sinal de frequência que depende de C e dos ajustes dos potenciômetros de 47 k. Estes potenciômetros também permitem ajustar o ciclo ativo. O circuito gera pulsos que podem ser obtidos nos resistores de 100 k ?.
Astável Unijunção
