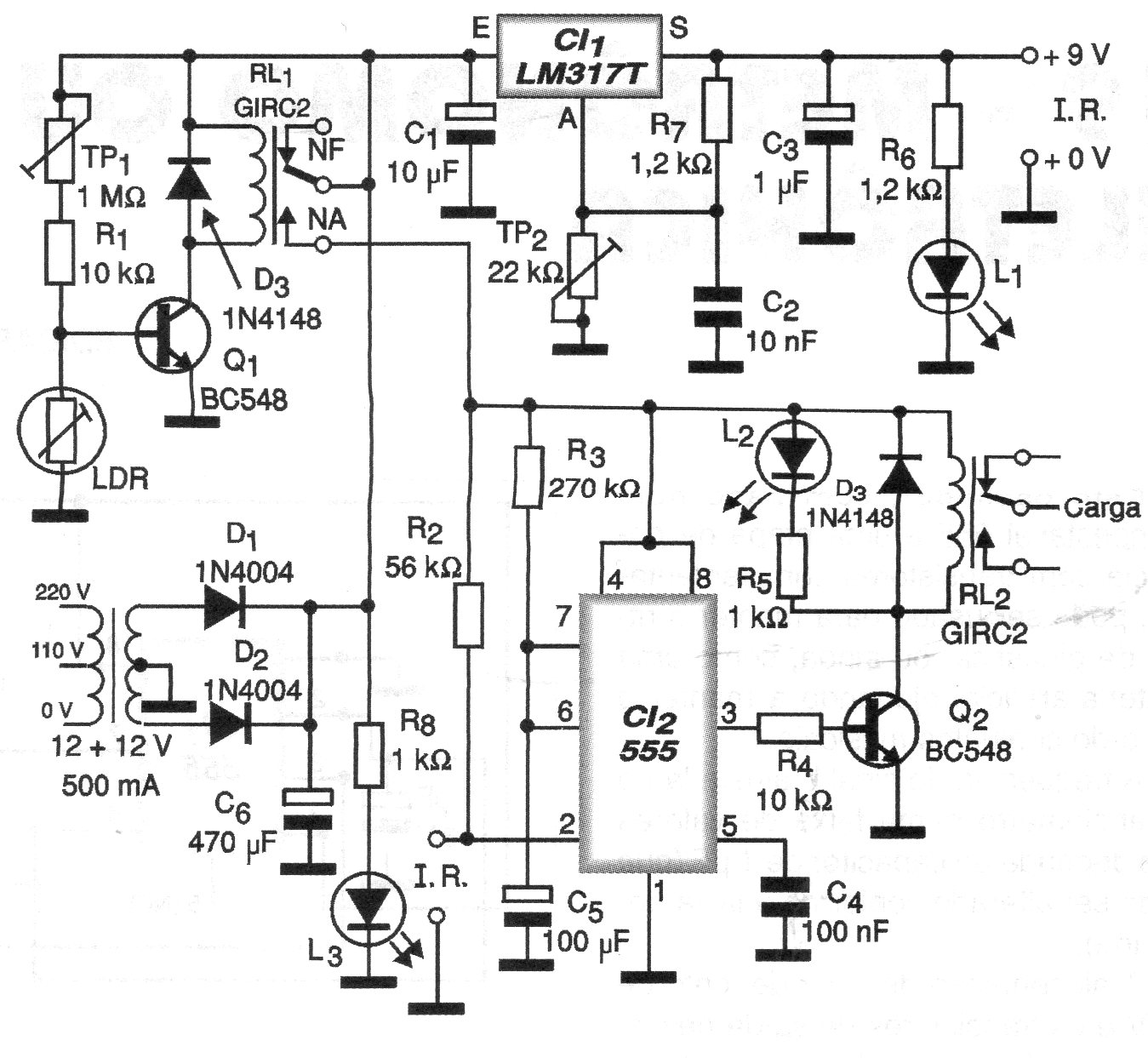

A ideia deste circuito é usar o sensor de um alarme comum para acionar um monoestável com o circuito integrado 555. O tempo de acionamento depende de C6 e s relés usados são de 12 V. A fonte tem também um setor que alimenta o módulo infravermelho usado no sensoriamento.
| Clique na imagem para ampliar |
