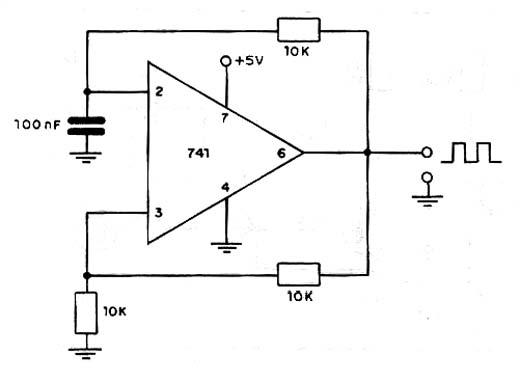

Com os valores de componentes indicados, este circuito produz um sinal retangular de aproximadamente 1 kHz. A fonte não precisa ser simétrica e pode variar entre 5 e 15 V. Veja na seção de circuitos simulados este circuito em funcionamento. Na seção de matemática para eletrônica o internauta terá as fórmulas para calcular a frequência deste circuito. Outros amplificadores operacionais podem ser utilizados. A frequência máxima gerada para o 741 está em torno de 100 kHz.
Astável com o 741
