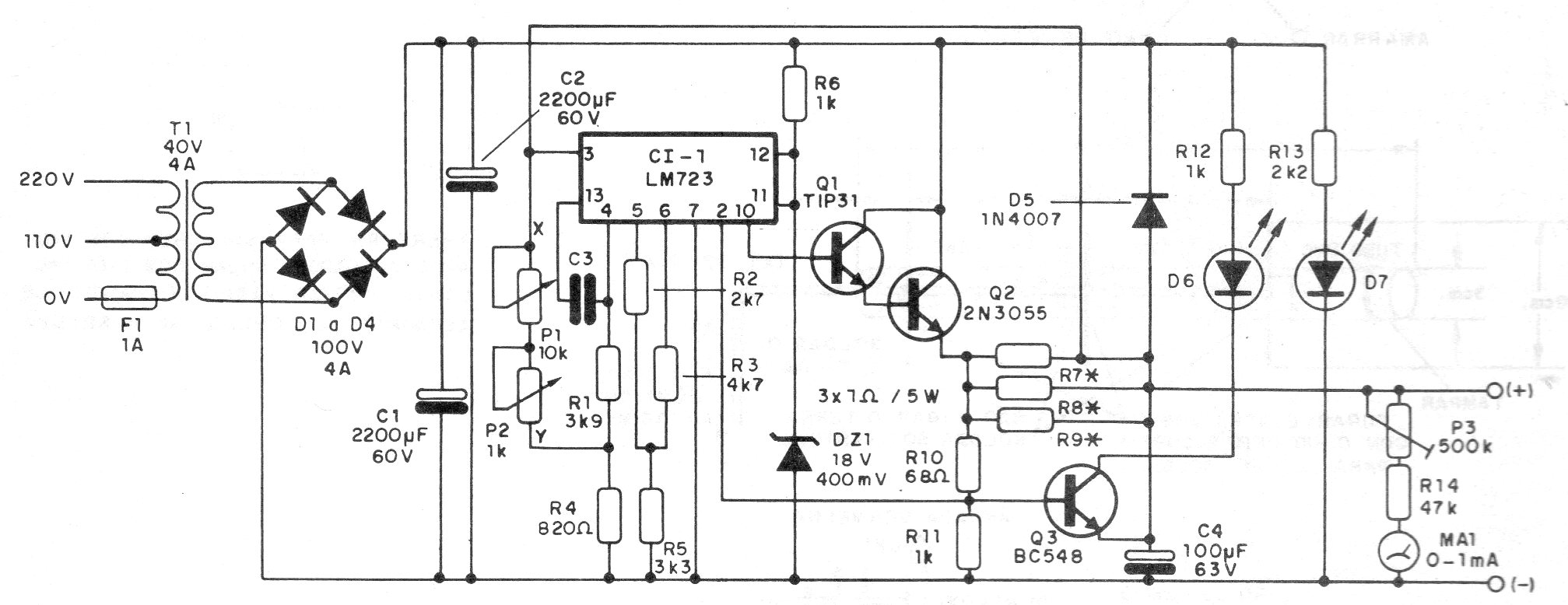

Encontramos esta fonte com o CI 723, comum na época, numa documentação de 1989. Os transistores de potência devem ser dotados de dissipadores de calor, principalmente o 2N3055. O circuito tem um ajuste principal e um ajuste fino de tensão. O voltímetro na saída pode ser substituído por um multímetro comum.
| Clique na imagem para ampliar |
