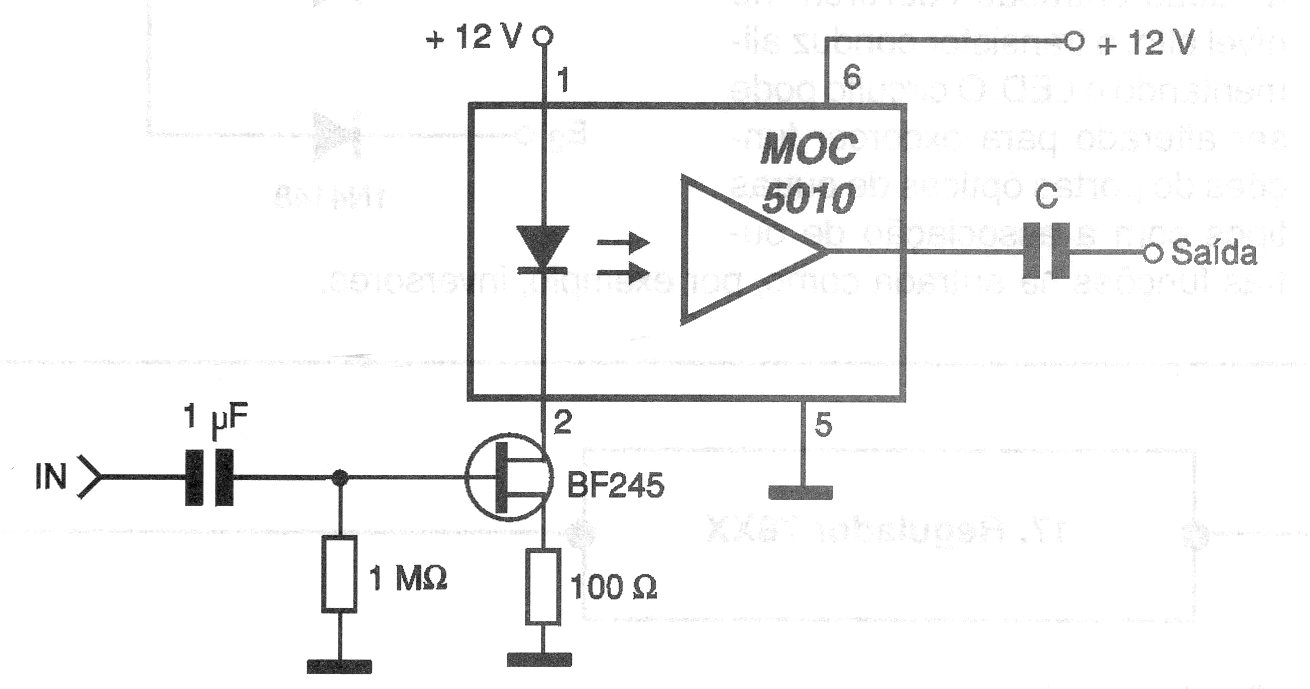

Este circuito é indicado para isolamento de sinais de áudio, pois apresenta uma distorção muito baixa. O acoplador usado não é muito comum no nosso mercado e para excitação do LED é usado um FET de junção. O capacitor C pode ter valores entre 100 nF e 1 uF.
