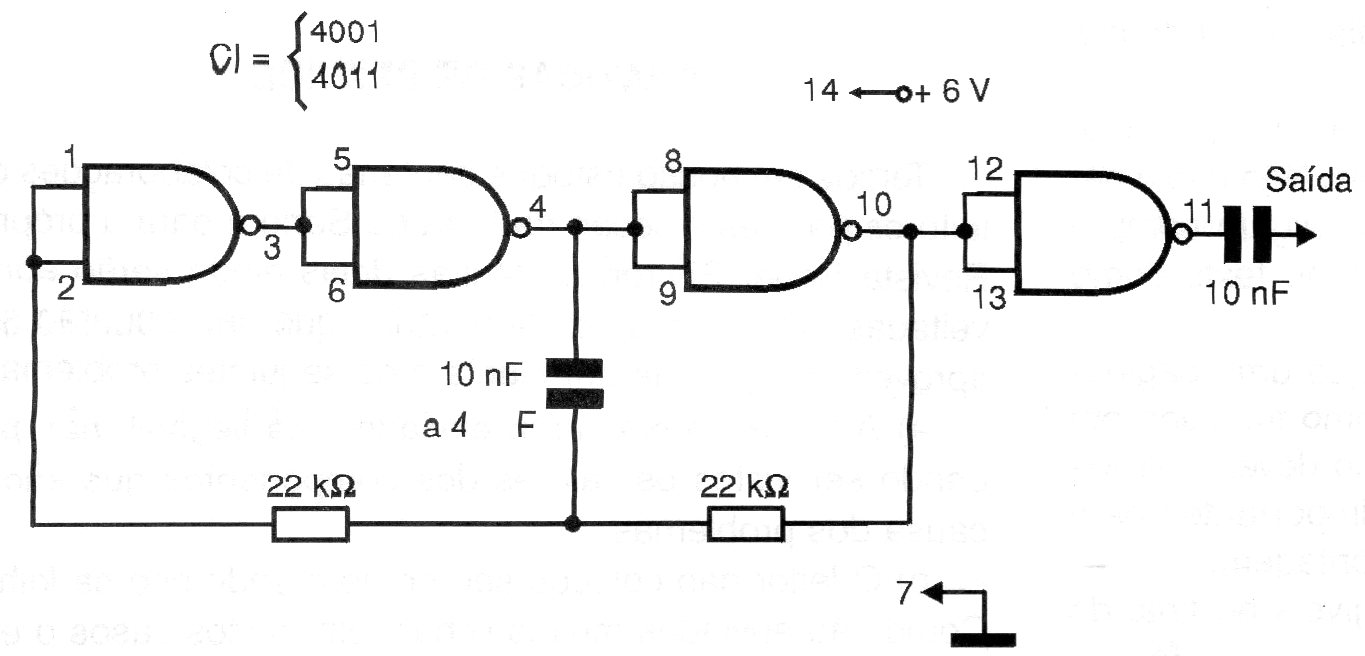

Este circuito, que aparece em outros pontos deste site, pode ser elaborado tanto com o 4011 como 4001 e alimentado com tensões de 3 a 12 V. A frequência depende do capacitor que pode ser alterado numa ampla faixa de valores. O sinal produzido é retangular rico em harmônicas.
| Clique na imagem para ampliar |
