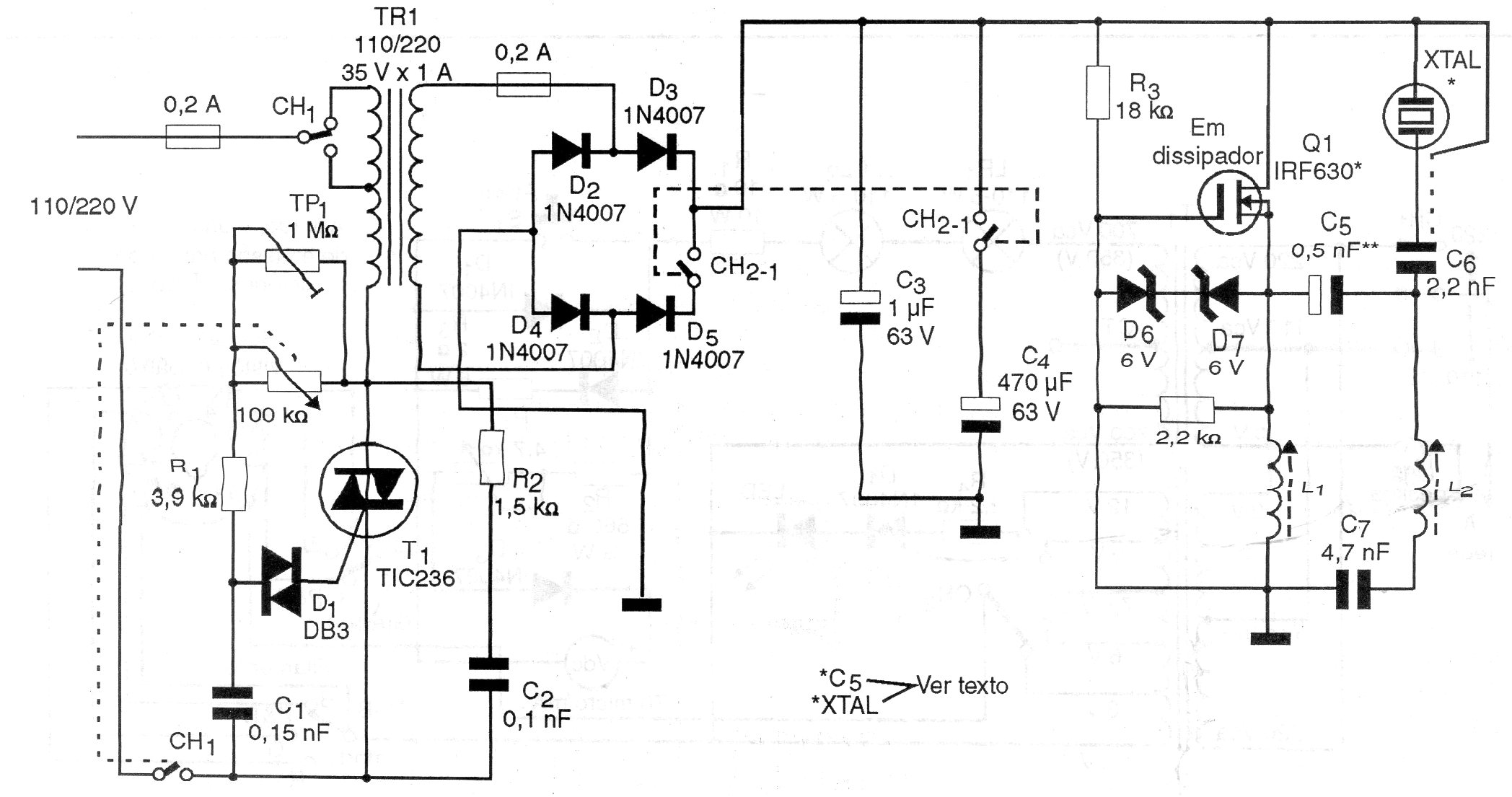

Este circuito, que encontramos numa documentação de 1997, gera potente sinais em torno de 1 MHz. Sua intensidade é ajustada por um Triac que deve ser dotado de um pequeno dissipador de calor. O FET de potência deve ser montado em dissipador de calor. Os capacitores C2 e C7 são de styroflex para 1500 V e C5 deve ter isolamento de 1500 V. As bobinas são formadas por 35 espiras de fio 28 em carretel com núcleo de ferrite. O cristal é do tipo usado em aplicações profissionais deste tipo.
