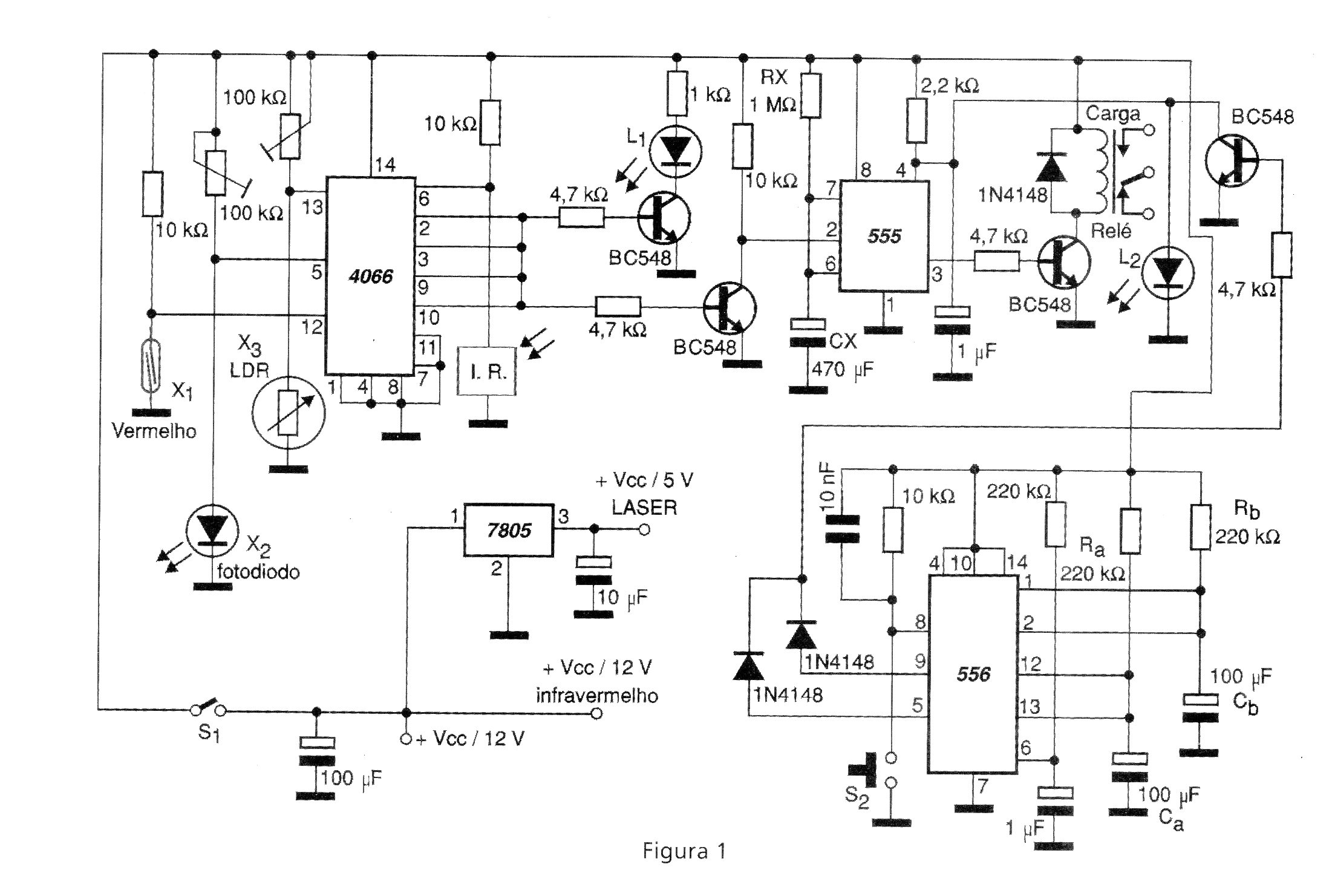

Encontramos este circuito numa documentação de 2002. Ele possui quatro entradas para sensores acionando um relé de modo temporizado. O circuito deve ser alimentado por 12 V e inclui uma fonte para um laser de 5 V que é usado no sensor de corte de luz. Os ajustes de disparo são feitos nos trimpots.
| Clique na imagem para ampliar |
