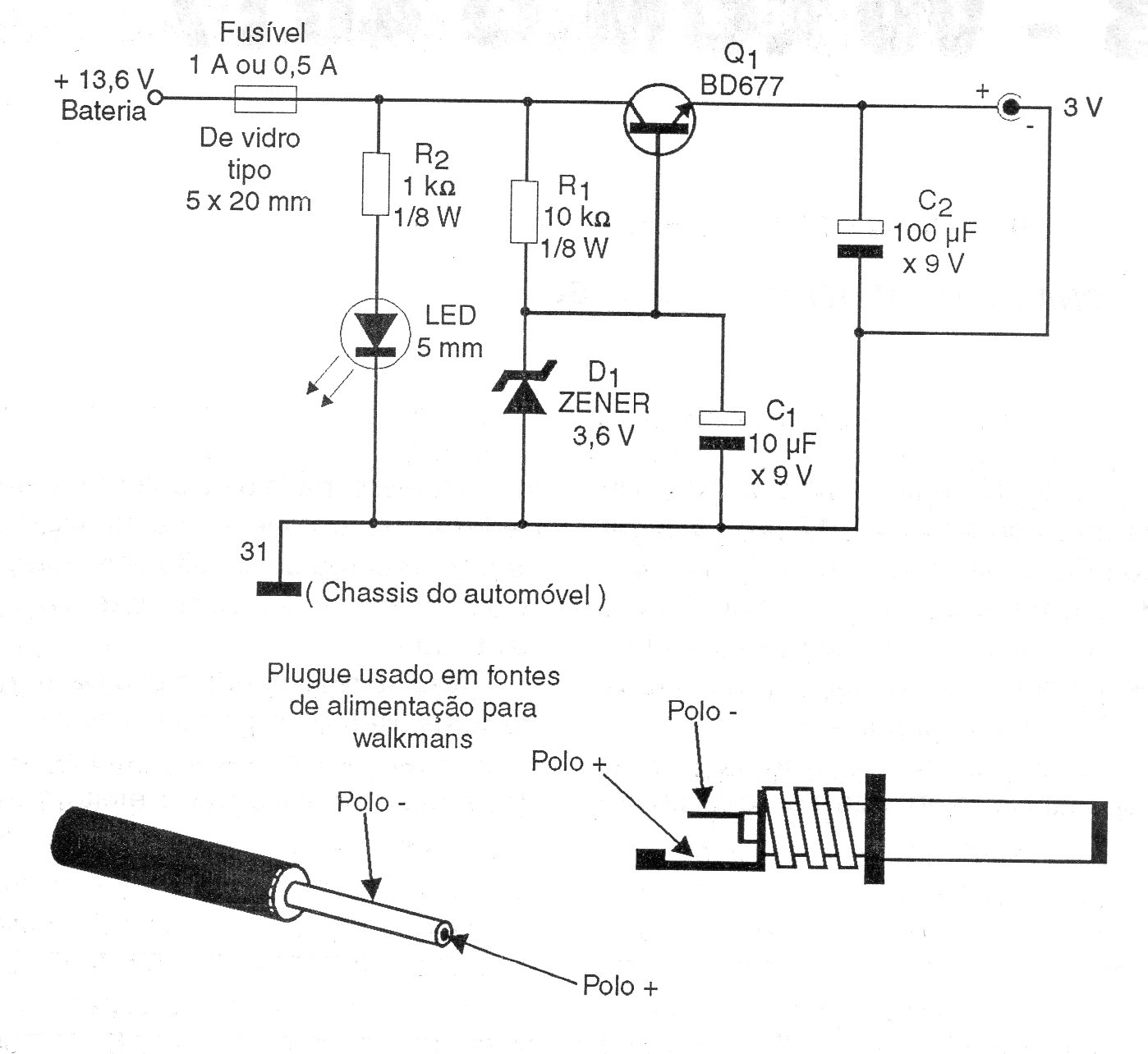

Esta fonte tem por finalidade alimentar aplicativos de 2 pilhas AA ou AAA a partir da bateria do carro, usando a tomada de 13,6 V existente. A corrente máxima é da ordem de 500 mA e o transistor deve ser montado num pequeno dissipador de calor. O zener determina a tensão de saída.
| Clique na imagem para ampliar |
