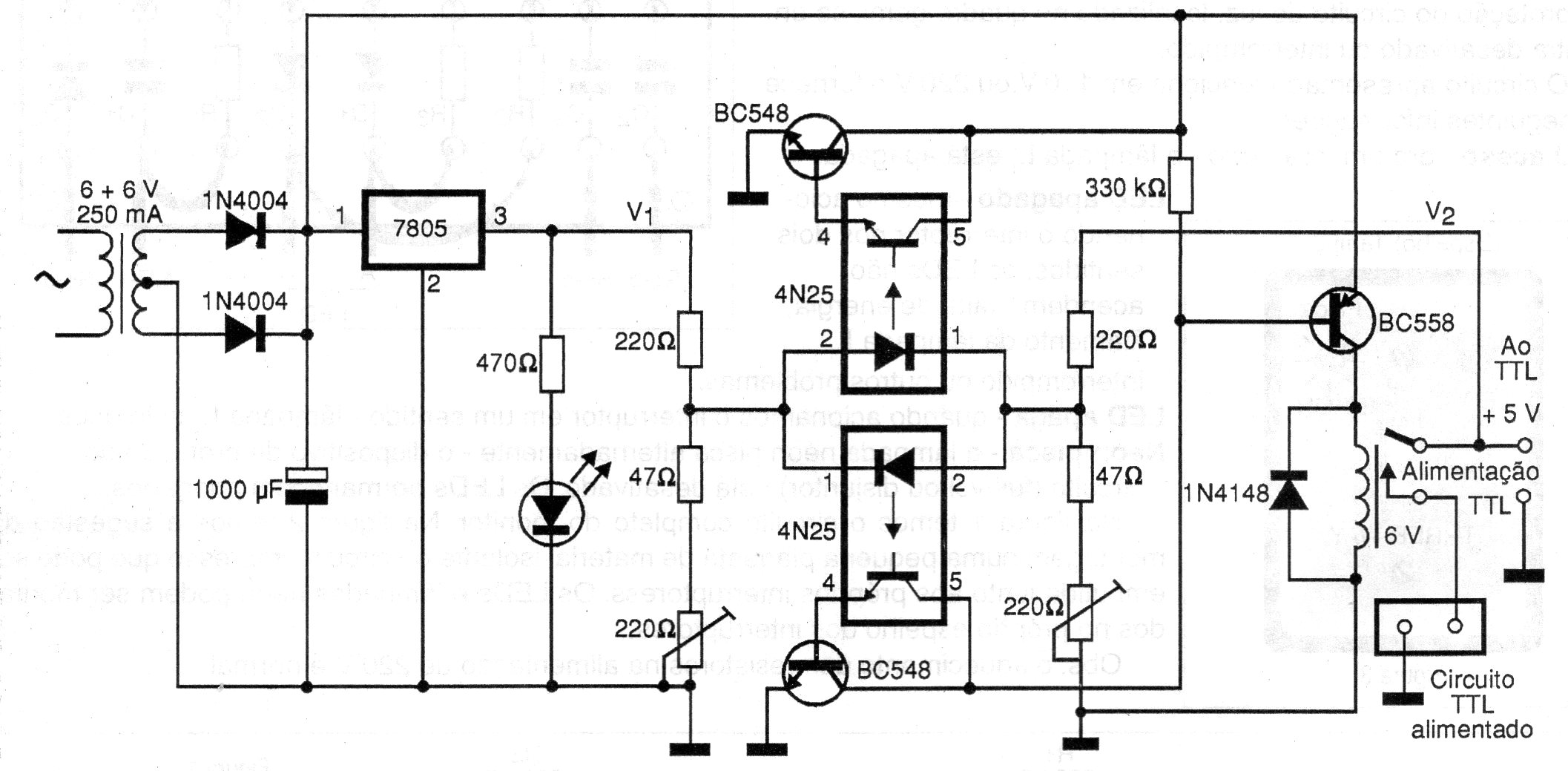

A finalidade deste circuito é impedir que circuitos TTL recebam tensão maior do que 5 V quando em funcionamento. O circuito usa um comparador que dispara o relé quando a tensão superar os 5 V. O ajuste é feito em dois trimpots.
| Clique na imagem para ampliar |
