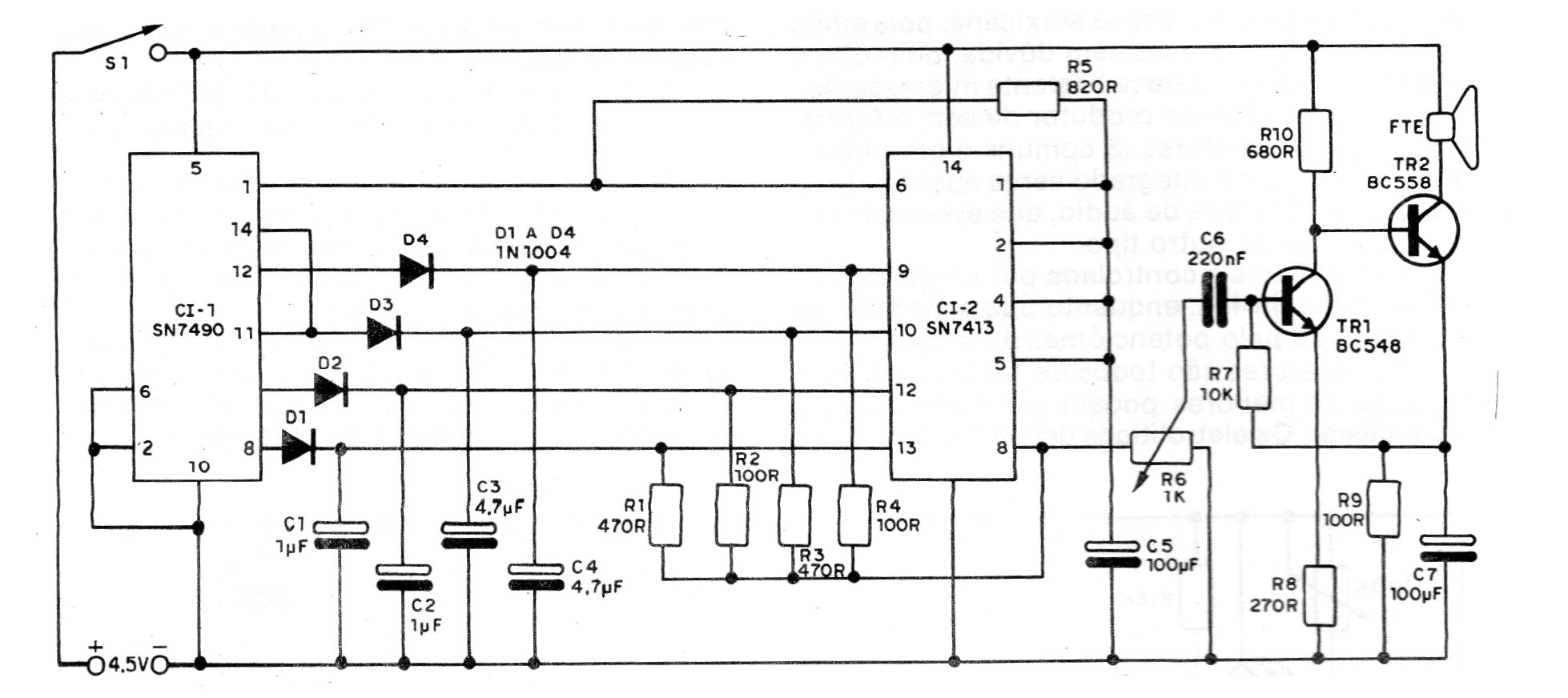

Este simples circuito TTL gera sequências de notas musicais que podem ser determinadas pelo ajuste de R5 e pelos resistores de R1 a R4. O circuito conta ainda com uma etapa transistorizada de potência e como usa tecnologia TTL deve ser alimentado com tensões de 4,5 a 5 V, conforme indicado.
| Clique na imagem para ampliar |
