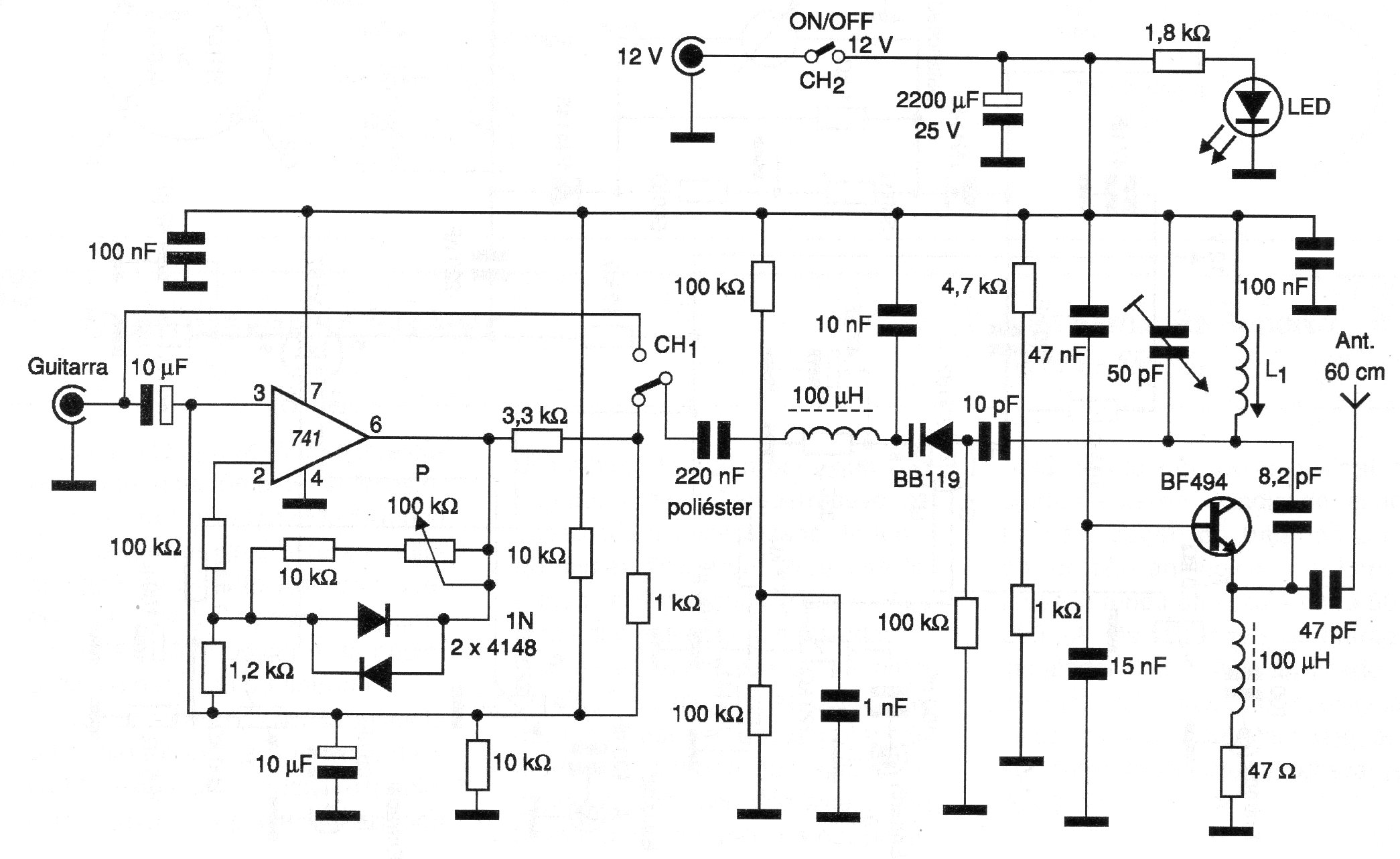

Além de transmitir os sinais de uma guitarra pare um receptor de FM, que pode ser ligado a um amplificador, este circuito distorce o sinal com um efeito especial de som. L1 consita de 4 espiras de fio 22 a 26 em forma de 1 cm sem núcleo. Cuidado com as trilhas de sinais devem ser tomados para que não ocorram ruídos.
