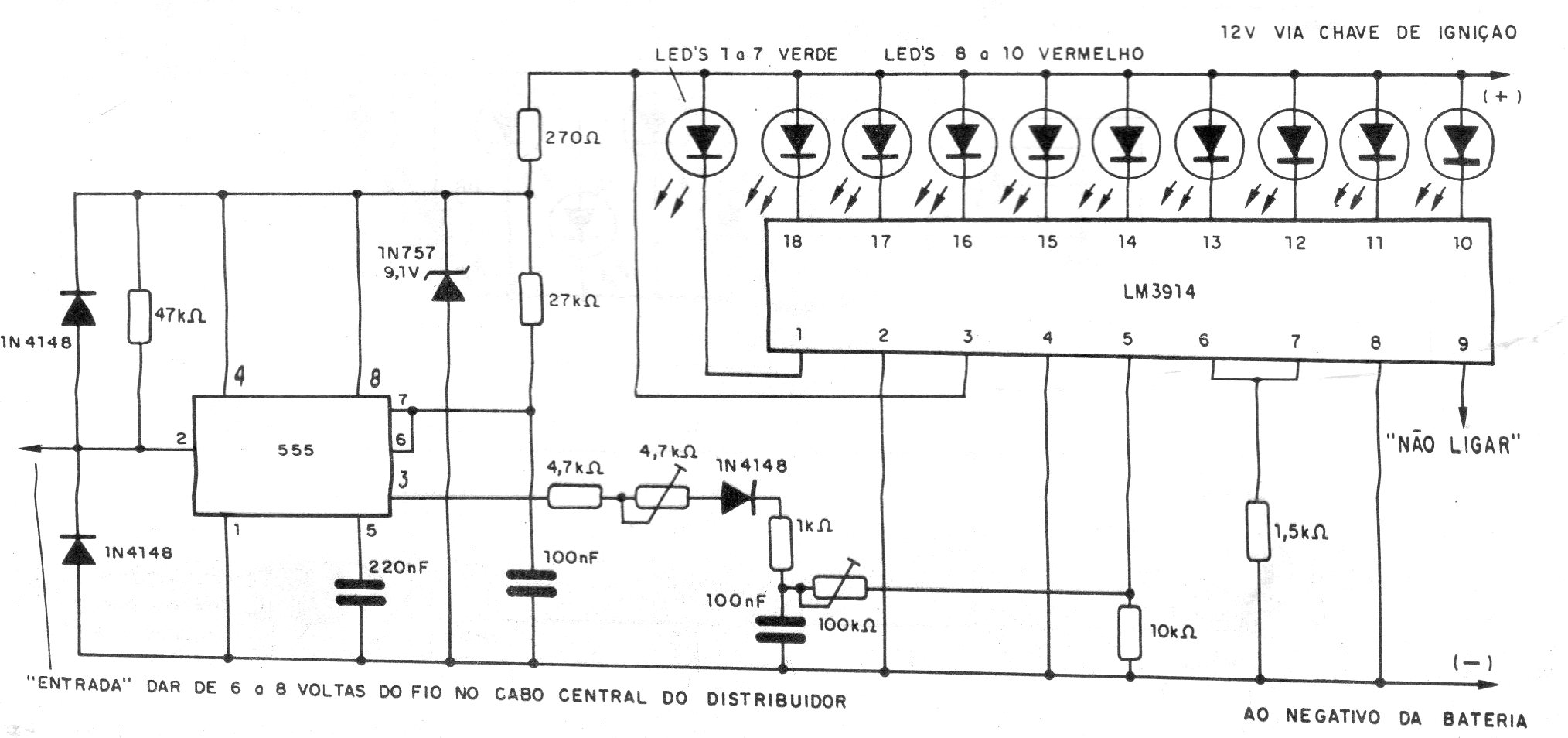

Na verdade, este circuito de 1994, utiliza uma escala de LEDs para indicar a taxa de pulsos aplicados à sua entrada. Os ajustes de disparo e de escala são feitos em trimpots. O circuito pode ser alimentado por tensões de 9 a 12 V. Os capacitores de 100 nF podem eventualmente necessitar de alterações, conforme a faixa de operação do circuito.
| Clique na imagem para ampliar |
