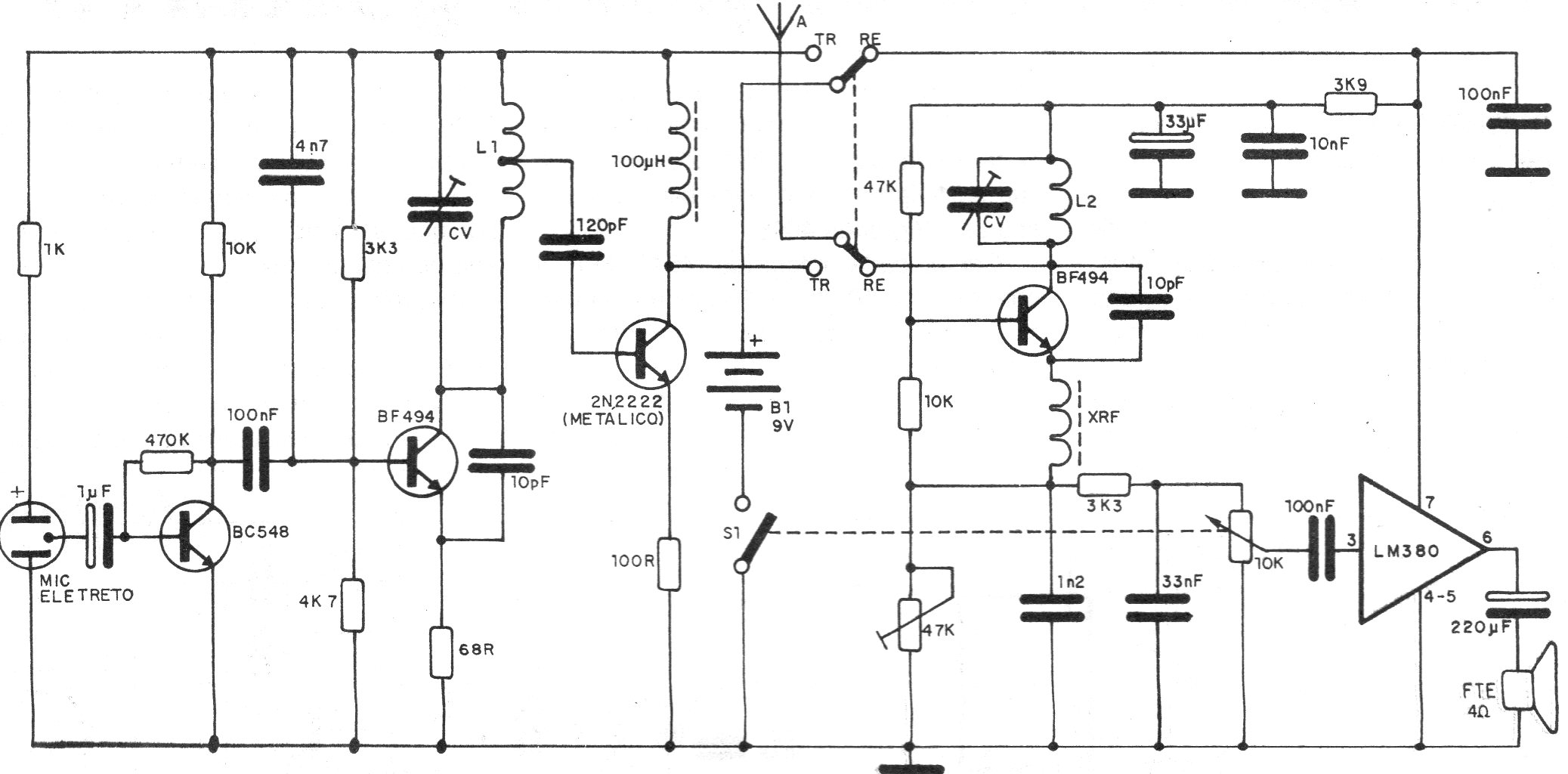

Este circuito que usa componentes que ainda são comuns no nosso mercado foi encontrado numa documentação de 1987. L1 consta de 11 espiras de fio 22 em forma de 1 cm sem núcleo, enquanto que L2 tem as mesmas características. A antena é telescópica e os trimmers fazem os ajustas de frequência para transmissão e recepção. O amplificador de áudio LM380 pode ser substituído por tipos mais modernos. É conveniente alimentar o circuito com 6 pilhas pequenas ou médias dado seu consumo. A antena tem de 80 cm a 120 cm de comprimento.
| Clique na imagem para ampliar |
