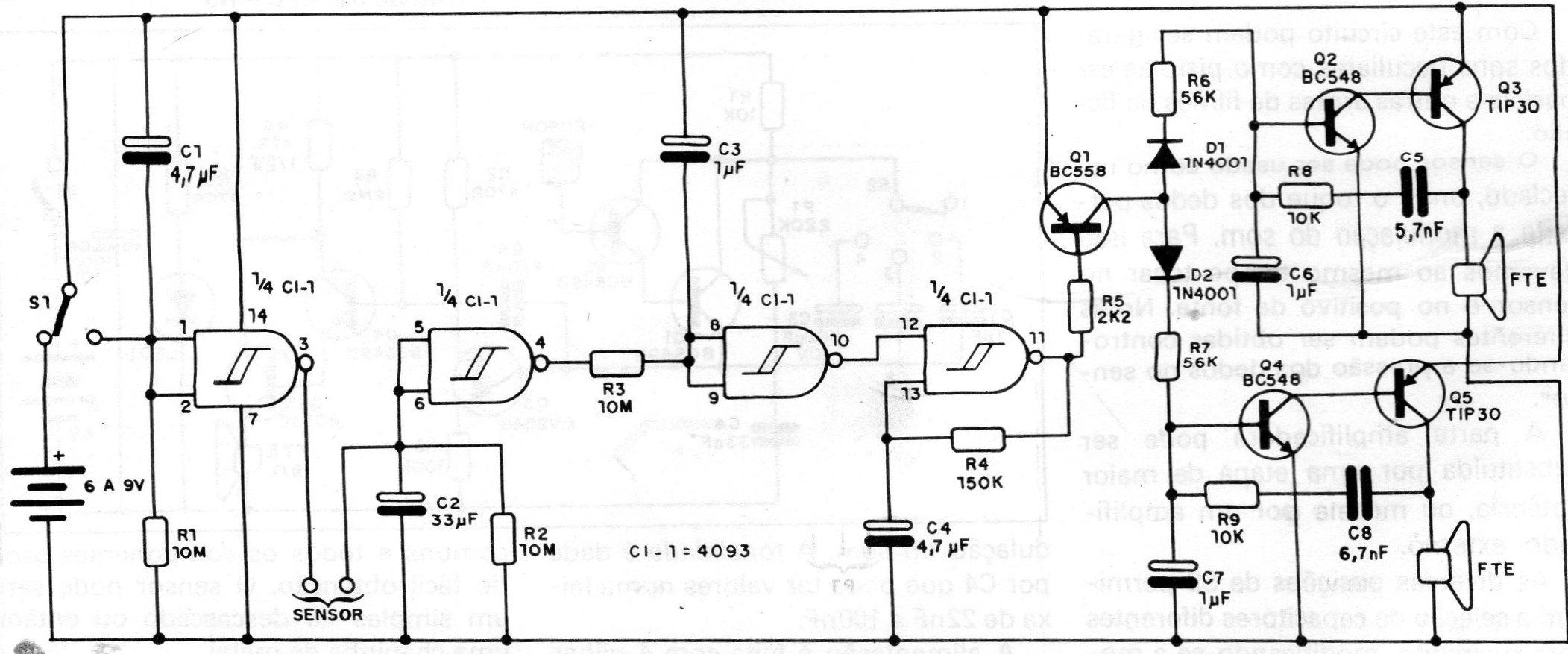

Na figura temos o diagrama de um alarme básico com circuitos CMOS e transistores obtido de uma documentação de 1988. O circuito inclui o sistema de aviso que produz sons a partir de dois osciladores. Os sensores do tipo NA são ligados nos pontos indicados no diagrama. A alimentação pode ser feita por pilhas e o consumo é muito baixo na condição de espera.
