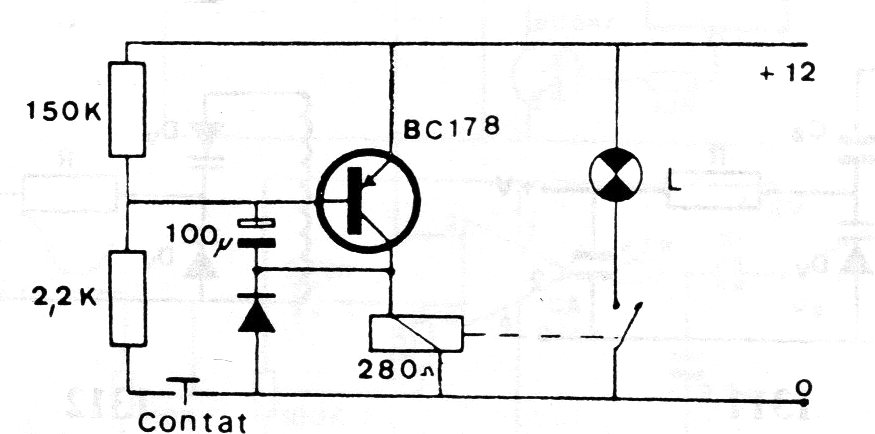

Neste circuito, o relé permanece fechado acionando uma lâmpada, por um tempo que depende do valor do capacitor. Para relés até 100 mA podem ser usados transistores BC548. O capacitor pode ser alterado para valores até 2 200 uF.
