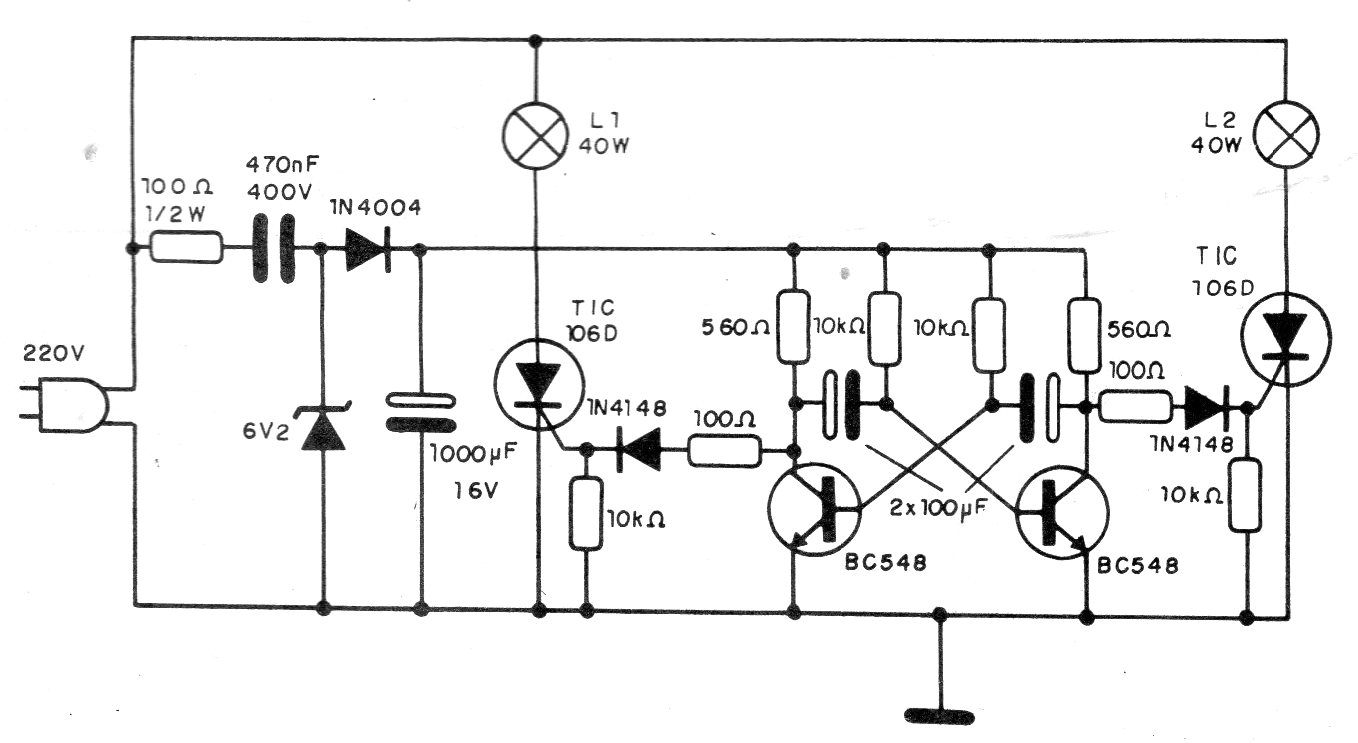

Este circuito de uma documentação de 1992 foi originalmente projetado para operar com lâmpadas incandescentes. O circuito consiste num astável que dispara alternadamente dois SCRs. A frequência de acionamento alternado é dada pelos capacitores. O circuito pode ser adaptado para operar na rede de 110 V, bastando aumentar o capacitor de 470 nF para 1 uF. Deve ser usado um capacitor de poliéster.
| Clique na imagem para ampliar |
