Alimentado por uma tensão de 36 V este circuito fornece 16 W em carga de 4 ?. Com 40 V e carga de 8 ? a potência é de 13,8 W. A corrente máxima no primeiro caso é de 870 mA e no segundo de 600 mA. Estes valores devem ser levados em conta no projeto da fonte de alimentação. O circuito integrado deve ser montado em bom dissipador de calor e a entrada deve ser excitada por pré-amplificador ou mixer.
![Amplificador de 16 W com o TDA1520 Amplificador de 16 W com o TDA1520](/images/stories/banco/cir0230_01.jpg)

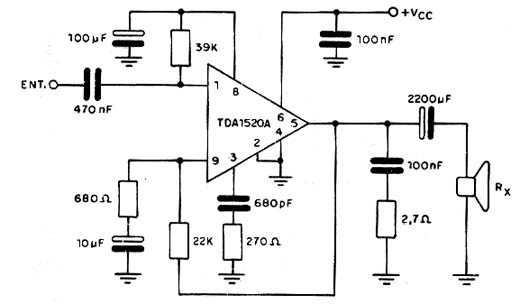

Amplificador de 16 W com o TDA1520
