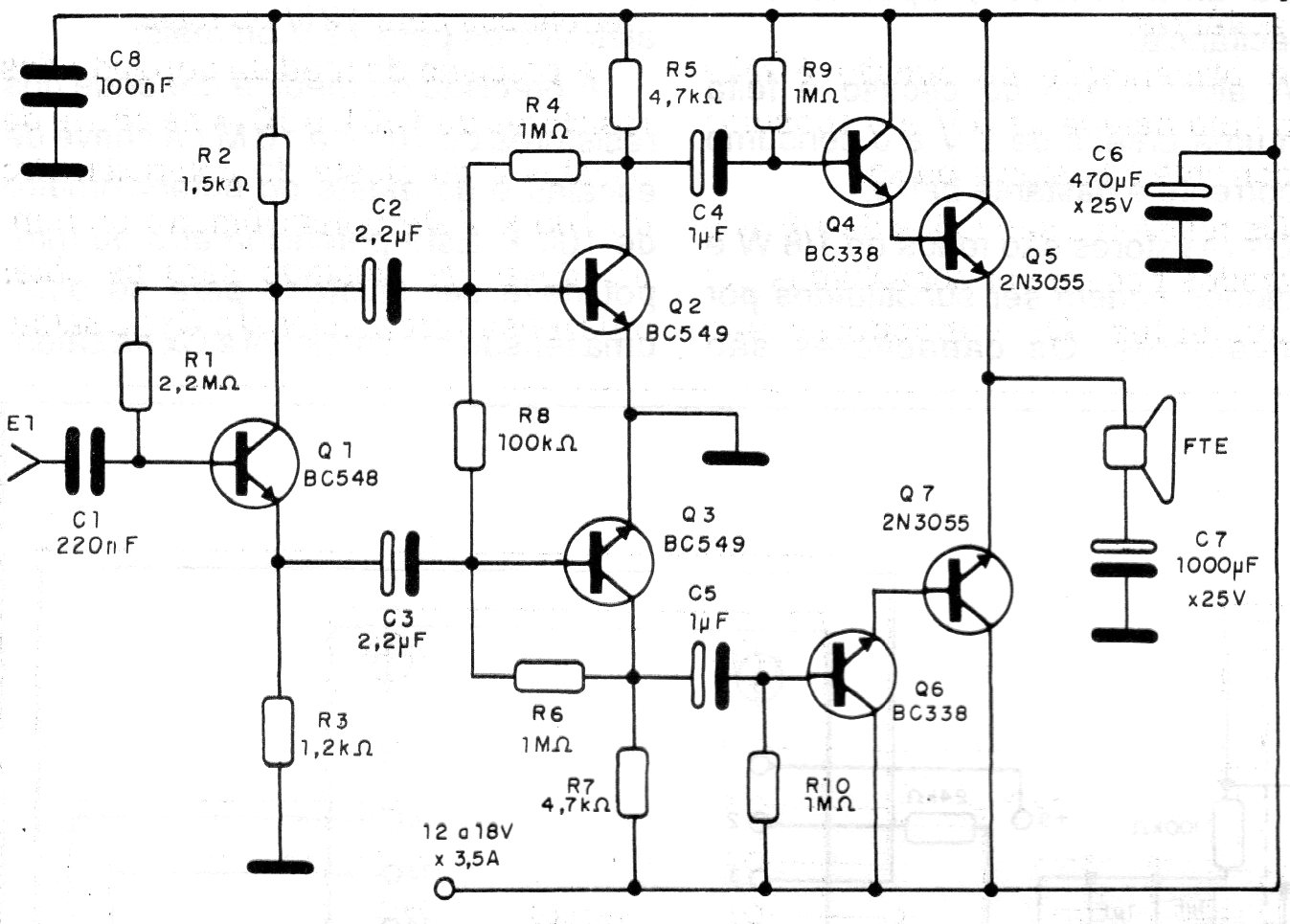

Este amplificador utiliza transistores comuns numa configuração com inversor de fase. Os transistores devem ser dotados de bons dissipadores de calor e cuidados especiais devem ser tomados com as trilhas de alta corrente. A fonte simétrica de 12 a 18 V com 3 A é dada no CIR9693.
| Clique na imagem para ampliar |
