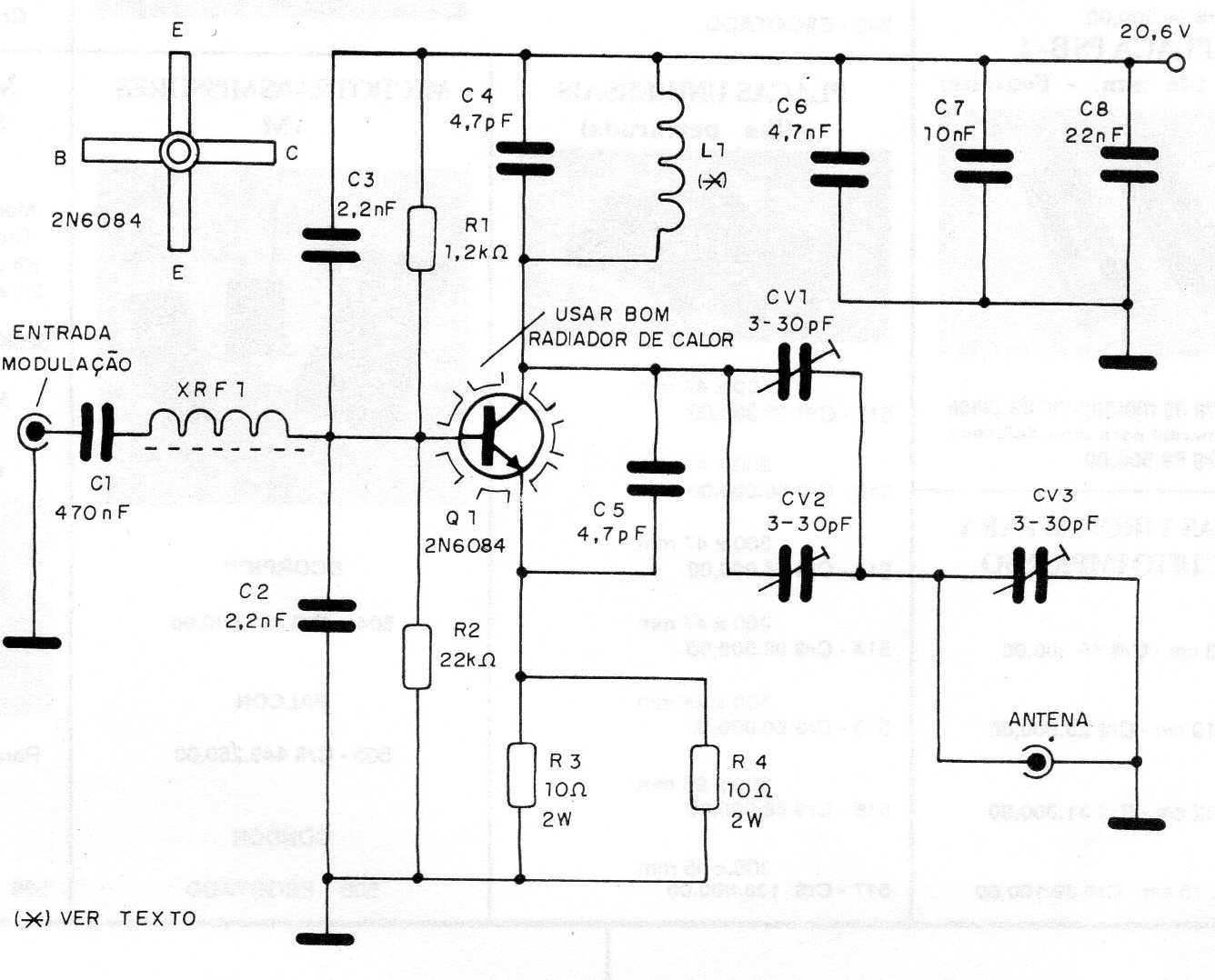

Este potente transmissor foi encontrado numa documentação de 1993. Na verdade, o alcance não depende apenas do circuito, mas também da antena e das condições do local de operação como a presença de obstáculos para a propagação. O circuito deve ser alimentado por fonte com excelente filtragem. L1 consta de 2 espiras de fio 14 com diâmetro de 1 cm sem núcleo. XRF1 consta de 200 espiras de fio 28 em bastão de ferrite.O ajuste da frequência é apertando-se e separando-se as espiras de L1.
| Clique na imagem para ampliar |
