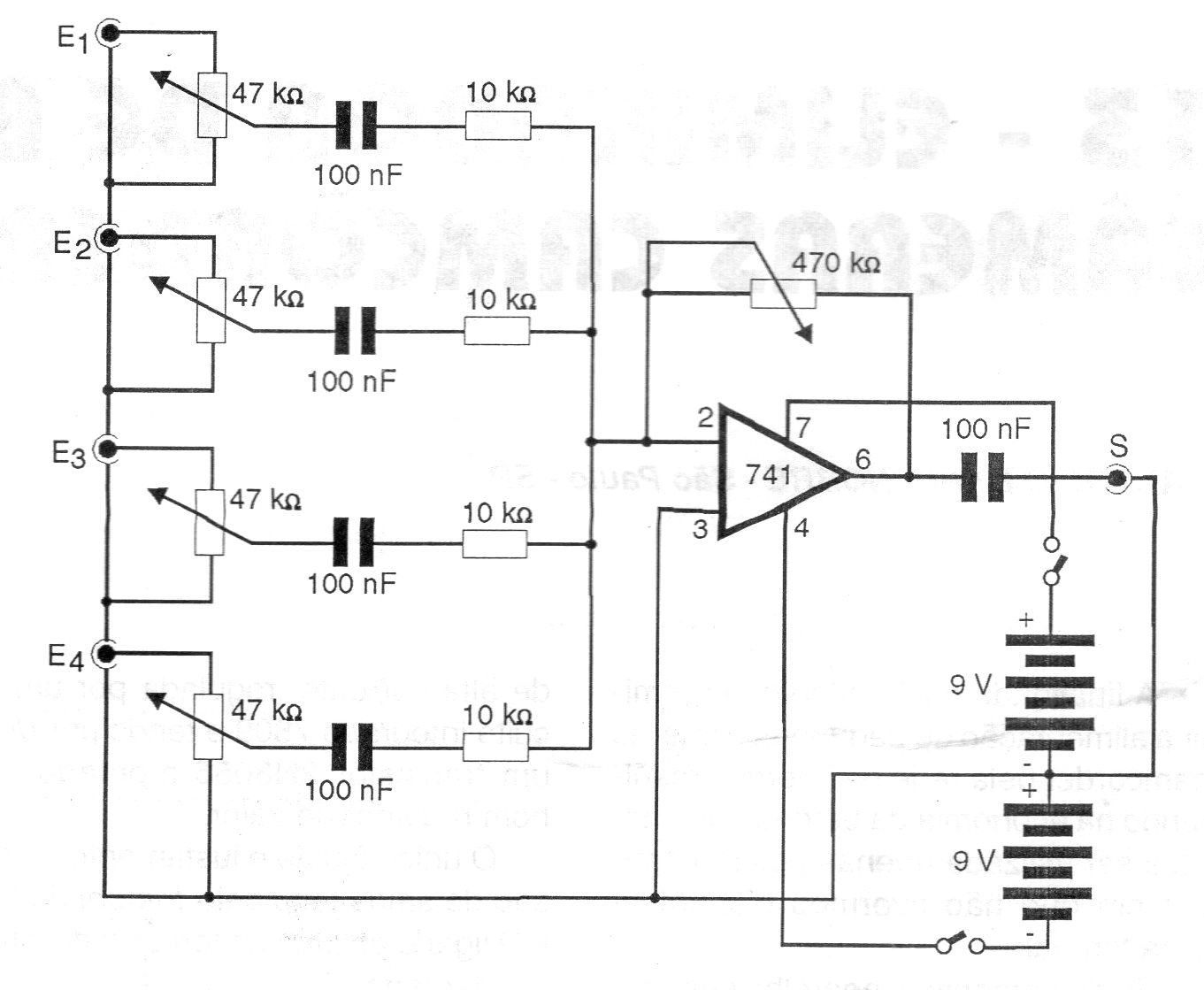

Esta é uma das muitas versões de mixer com o amplificador operacional 741 que o leitor pode encontrar neste site. Este circuito é de uma publicação de 1997 e utiliza fonte simétrica de 9 V (2 baterias). O circuito, no entanto, pode ser alimentado por tensões de 6 a 12 V e seu consumo é bastante baixo. A impedância de entrada é alta.
| Clique na imagem para ampliar |
