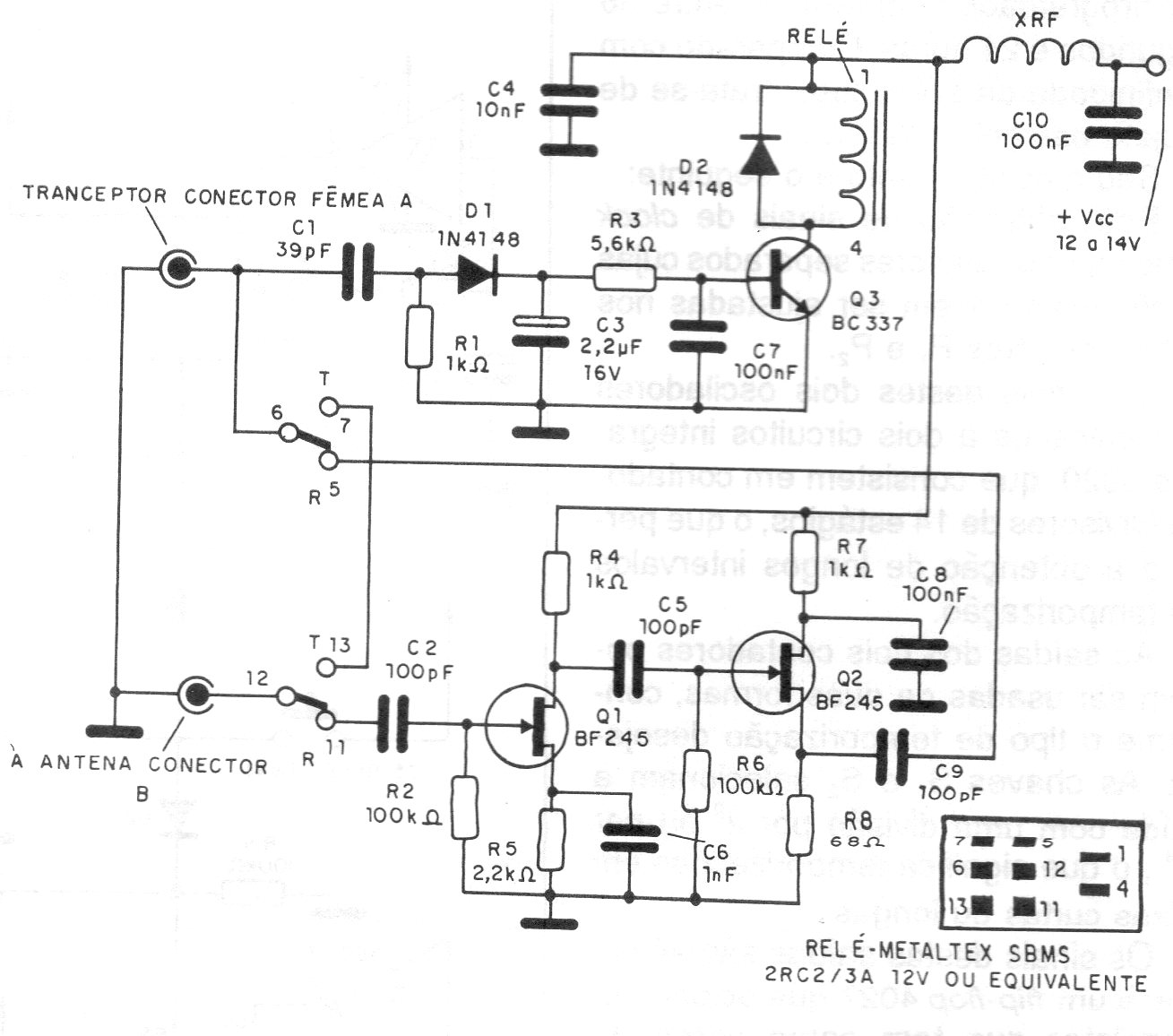

Este circuito consiste num booster para sinais da faixa de 27 MHz. Encontramos o circuito numa publicação de 1994. Ele inclui um circuito comutador que desliga o amplificador quando em transmissão. O circuito é alimentado por tensões de 12 a 14 V.
| Clique na imagem para ampliar |
