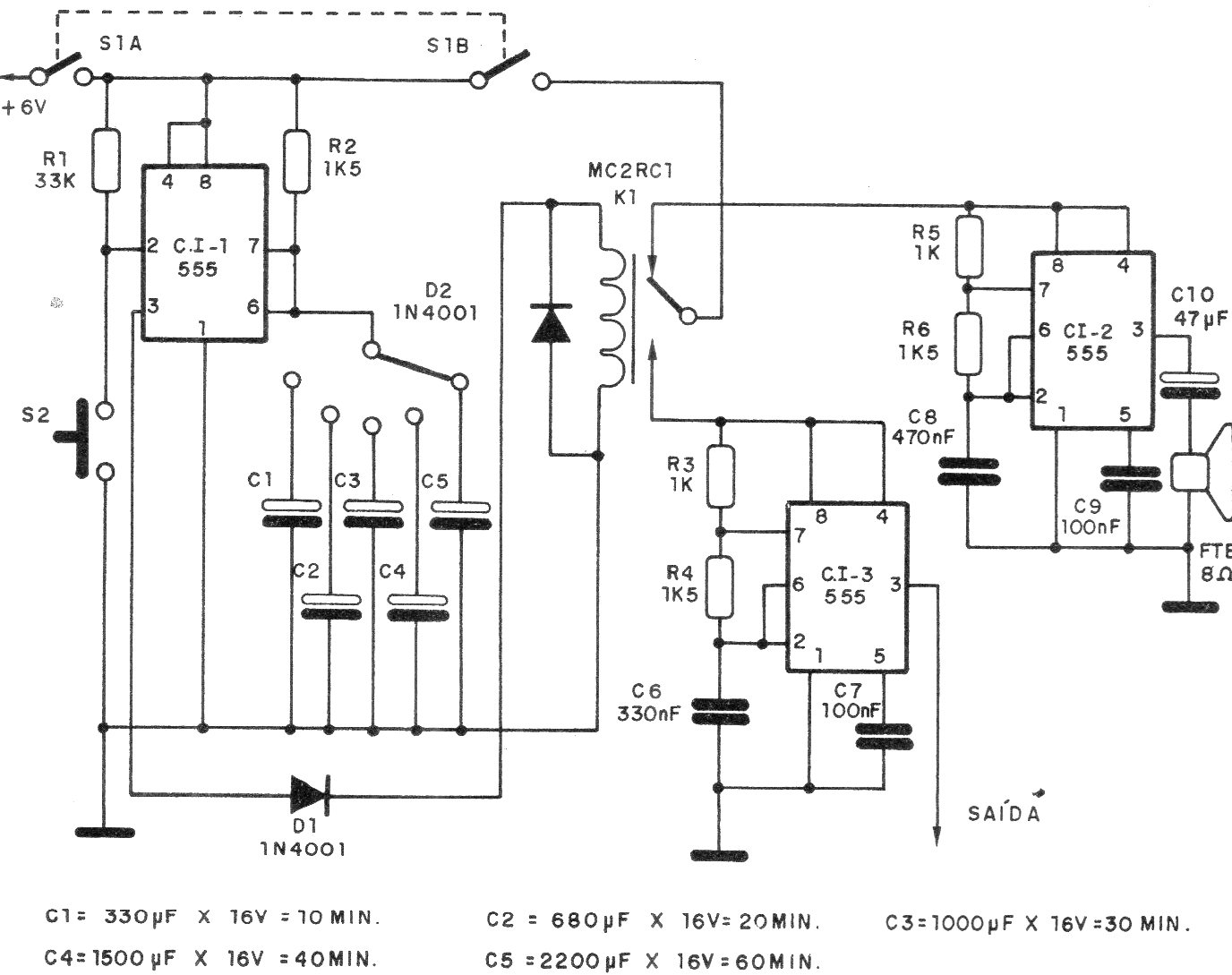

Esta é uma configuração tradicional de timer duplo com o 555 encontrada numa documentação de 1987. O circuito utiliza três circuitos integrados 555. Os reés são de 6 V, mas com sua troca por tipos de 12 V e alimentação com esta tensão, o circuito também funcionará. A temporização é selecionada por uma chave que troca os capacitores utilizados. Pode-se usar um potenciômetro e apenas um capacitor.
| Clique na imagem para ampliar |
