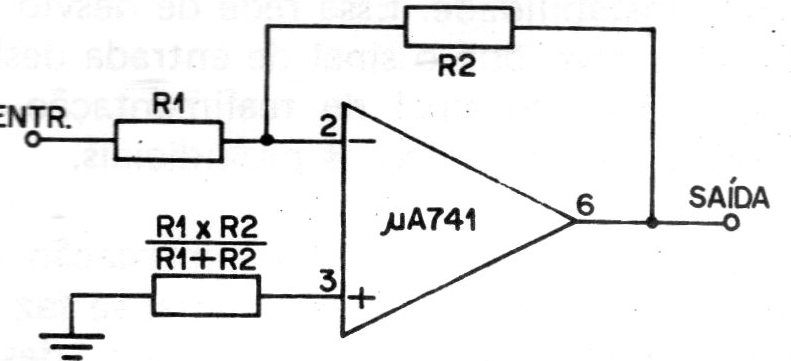

A configuração tradicional de amplificador inversor com o operacional 741 mostrada na figura é de 1976, mas aparece diversas vezes neste site. A fonte deve ser simétrica e o ganho determinado pela relação entre R1 e R2. R3 deve seguir a relação mostrada no diagrama e este componente determina a impedância de entrada.
