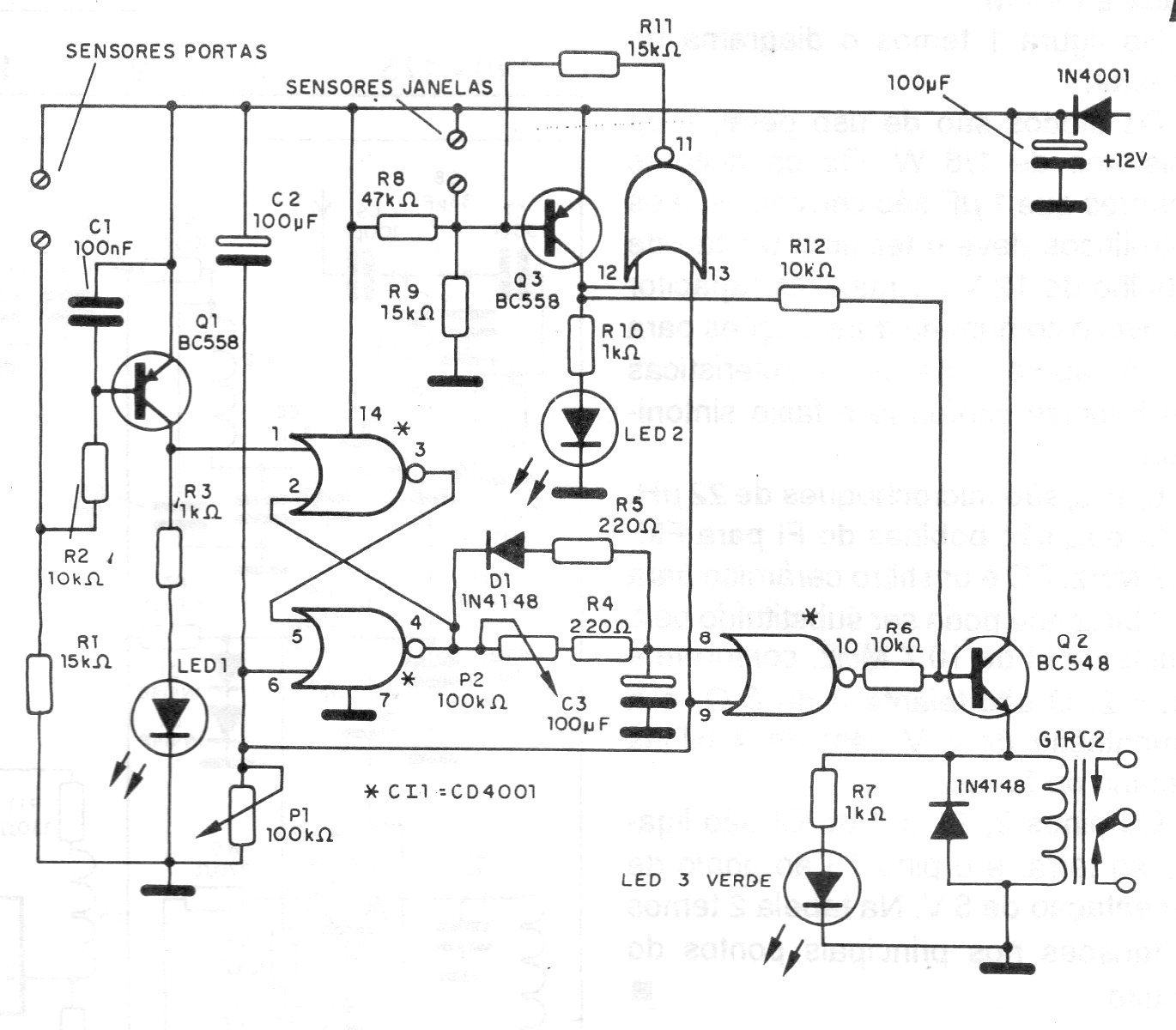

Este é um alarme convencional que usa sensores do tipo NA e NF para portas e janelas. O circuito é de uma documentação de 1994 usando apenas um relé para controlar um sistema de alarme. O circuito usa fonte com bateria e via rede dada em CIR9727. Os trimpots ajustam sensibilidade e tempos.
| Clique na imagem para ampliar |
