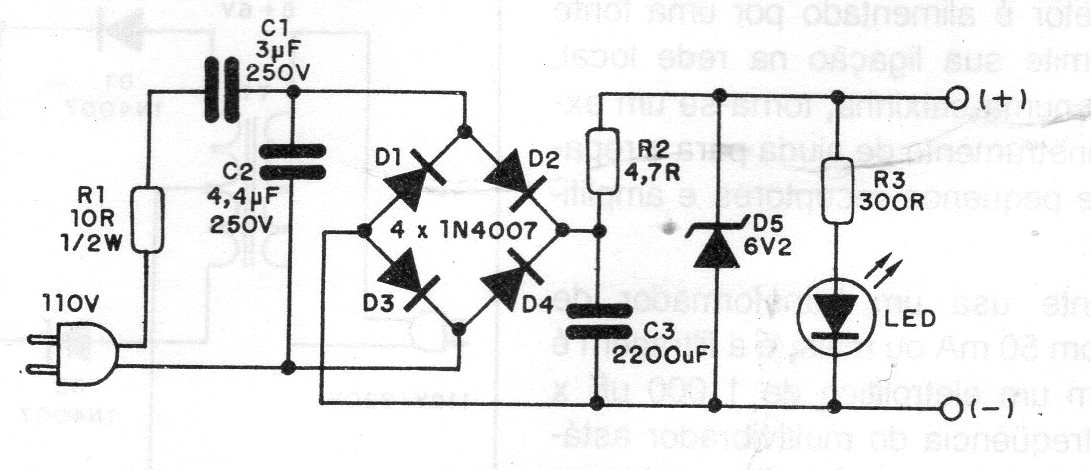

Eis uma simples fonte sem transformador para correntes até 50 mA. A tensão depende do diodo zener podendo ficar entre 3 e 12 V. Os capacitores de entrada são de poliéster com tensão de trabalho de pelo menos 400 V se a rede for de 1110 V e 600 V se a rede for de 220 V.
| Clique na imagem para ampliar |
